专利号: 2018114936890
申请人: 徐州华显凯星信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

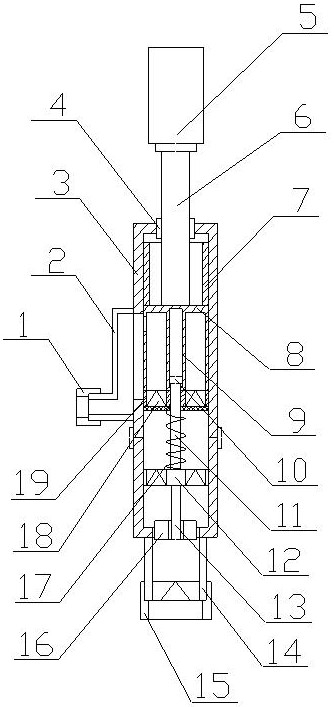

1.一种污水处理活性污泥检测取样器,其特征是:由主体装置和取样装置组成,主体装置由连接套、导流管、主体筒、导向套、固定管、固定套、单向阀、支撑套和连接筒组成,所述主体筒底端为敞口结构,连接筒顶端通过支撑套和主体筒底端相连接,所述连接筒顶端为敞口结构,且和主体筒相连通,所述主体筒上开有出水槽,导流管置于主体筒上,且和出水槽相对应连通,连接套置于导流管一端上,所述连接筒底端中部开有通孔,固定管一端置于连接筒底端,且和连接筒底端的通孔相对应,单向阀置于固定管另一端内,固定套套置于固定管另一端上,导向套置于主体筒顶端中部,取样装置由握杆、连接杆、密封套、滑动筒、滑动管、限位块、滑动杆、辅活塞、固定杆、叶轮、固定弹簧、主活塞和过滤网组成,滑动筒置于主体筒内,所述滑动筒上开有出水孔,且和出水槽相连通,所述滑动筒底端为敞口结构,滑动管置于滑动筒内,且一端和滑动筒顶端中部相连接,主活塞置于滑动筒底端,且和滑动管另一端相连接,所述主活塞外侧和主体筒内壁相连接,连通套置于主活塞中部,且和滑动管相连通,两个单向阀分别置于主活塞上,且分别位于连通套的两侧,所述主活塞上置有过滤网,限位块置于滑动管内,滑动杆一端和限位块相连接,另一端穿过连通套置于连接筒内,辅活塞置于滑动杆另一端上,所述滑动杆上套置有固定弹簧,且位于主活塞和辅活塞之间,所述辅活塞外侧和连接筒内壁相贴合,固定杆一端置于辅活塞上,另一端置于连接筒底端的通孔内,叶轮置于固定杆另一端上,且位于连接筒底端的通孔内,两个单向阀分别置于辅活塞上,且分别位于固定杆的两侧,密封套置于滑动筒顶端,所述密封套外壁和主体筒内壁相贴合,连接杆一端穿过导向套置于密封套内,且和滑动筒顶端中部相连接,连接杆另一端置于主体筒外,握杆置于连接杆另一端上。

2.根据权利要求1所述的一种污水处理活性污泥检测取样器,其特征在于所述导流管截面为L型结构。

3.根据权利要求1所述的一种污水处理活性污泥检测取样器,其特征在于所述主活塞外侧置有密封垫。

4.根据权利要求1所述的一种污水处理活性污泥检测取样器,其特征在于所述辅活塞外侧置有密封垫。

5.根据权利要求1所述的一种污水处理活性污泥检测取样器,其特征在于所述叶轮为螺旋状。

6.根据权利要求1所述的一种污水处理活性污泥检测取样器,其特征在于所述固定套和固定管配合,形成抽水口。

7.根据权利要求1所述的一种污水处理活性污泥检测取样器,其特征在于所述过滤网和主活塞配合,对抽取的污水进行过滤。
