专利号: 201811497727X
申请人: 苏相伟
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

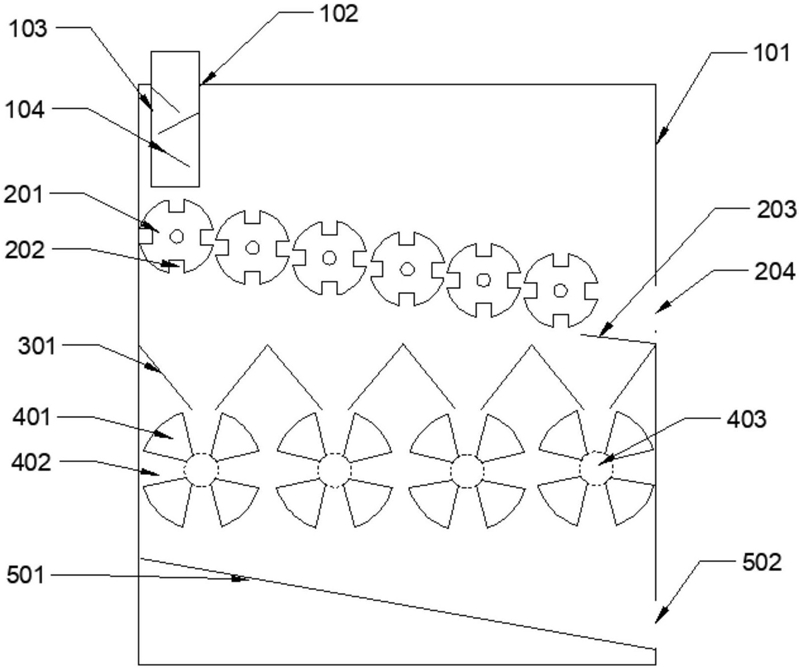

1.可连续投料的建筑废料回收装置,其特征在于,包括:罐体,其为长方体型结构,所述罐体的顶部贯穿设有进料口;

导料管,其设于所述罐体内,所述导料管包括与所述进料口连通的圆柱部、及与所述圆柱部下端连通的多个导料部,多个导料部的下端向外延伸设置,多个导料部位于同一竖直平面上,且该平面与所述罐体其中一侧壁平行;

排石机构,其包括多个等间隔可转动设于所述罐体内的圆柱形第一滚筒,多个第一滚筒的中轴线在同一平面上,且该平面与多个导料部所在竖直平面的夹角为70~80°,所述导料管下端的长度略小于所述第一滚筒的长度,位于最上方的第一滚筒的侧壁与所述罐体内侧壁之间的距离、及任意相邻两个第一滚筒之间的距离均略大于最大砂料的大小,最上方的第一滚筒位于多个导料部的正下方,所述第一滚筒侧壁沿其周向间隔凹陷形成多个排石通道,所述排石通道沿所述第一滚筒的长度方向设置,且长度与所述第一滚筒的长度相等,所述排石通道的宽度大于粒径为4.5mm砂料的大小,其中,所述罐体靠近最下方第一滚筒的内侧壁上固设有长方形排石板,所述排石板沿所述第一滚筒的长度方向设置,且所述排石板位于多个第一滚筒所在平面的下方,以承接最下方第一滚筒导出的石料,所述罐体位于所述排石板最低端的侧壁沿所述排石板的长度方向设有石料出口;

过渡机构,其包括多个设于所述排石板下方的过渡组件,每组过渡组件均包括两个沿所述第一滚筒长度方向设置且端部均与所述罐体内侧壁固接的过渡板,每组过渡组件中的两个过渡板沿竖直平面对称设置且两个过渡板上端的距离大于下端的距离,多个过渡组件均位于同一水平面,且任意相邻两组过渡组件的顶端固接,其中,位于两端的两组过渡组件的顶端均沿其长度方向与所述罐体的内侧壁固接;

排浆机构,其包括多个等间隔设于过渡机构下方的第二滚筒,所述第二滚筒均沿所述过渡板的长度方向设置且数量与所述过渡组件的数量一致,所述第二滚筒的侧壁沿其周向等间隔凹陷形成偶数个竖截面为类梯形的排浆通道,所述排浆通道的大端远离所述第二滚筒的中轴线,所述排浆通道沿所述第二滚筒的长度方向设置,且长度与所述第二滚筒的长度相等,所述第二滚筒内同轴固设有排浆管,所述排浆管的一端依次水平穿过所述第二滚筒的端部、及所述罐体的侧壁并位于所述罐体外,所述排浆管与所述罐体可转动密封连接,多个排浆管位于所述罐体外的一端均可旋转连通有第一支管,多个第一支管的端部连通有第二支管,所述第二支管连通抽水泵的抽水管,其中,所述排浆管沿其周向等间隔设有多个开口,所述开口沿所述排浆管的长度方向设置,所述开口与所述排浆通道一一对应设置,所述开口内卡设有筛网,所述筛网的网孔小于粒径为2mm砂料的大小,所述排浆管与所述排浆通道通过所述筛网连通,所述排浆通道大端的宽度大于过渡组件下端的宽度,以承接由过渡组件导出的砂料和泥浆;

排砂机构,其包括倾斜卡设于所述罐体内且位于所述第二滚筒下方的排砂板,所述排砂板低端两侧均竖直固设有三角锥型改型块,每个改型块的底面均与所述排砂板的上表面固接,且每个改型块的两个侧壁分别与所述罐体中其中两个相互垂直的侧壁抵接,其中,所述罐体位于两个改型块之间的侧壁贯穿设有砂料出口。

2.如权利要求1所述的可连续投料的建筑废料回收装置,其特征在于,所述第一滚筒的两端均水平固设有第一转轴,其中一个第一转轴与所述罐体内侧壁可转动连接,另一个第一转轴水平可旋转穿过所述罐体侧壁并位于所述罐体外,所述第一转轴位于所述罐体外同轴固设有第一齿轮,多个第一齿轮连接有与其相匹配的第一传动链,其中,最上方和最下方的第一齿轮均连接有第一电机,以实现所述第一滚筒的转动。

3.如权利要求1所述的可连续投料的建筑废料回收装置,其特征在于,所述第二滚筒的一端水平同轴固设有第二转轴,所述第二转轴穿过所述罐体的侧壁并位于所述罐体外,所述第二转轴位于所述罐体外同轴固设有第二齿轮,多个第二齿轮连接有与其相匹配的第二传动链,两端的第二齿轮均连接有第二电机,其中,所述第二转轴与所述第一支管位于所述罐体竖直中轴线的两侧,以实现所述第二滚筒的转动。

4.如权利要求1所述的可连续投料的建筑废料回收装置,其特征在于,每个导料部内均上下间隔交叉设有多个减速板,以形成S型排料通道。

5.如权利要求1所述的可连续投料的建筑废料回收装置,其特征在于,所述导料部下端与最上方第一滚筒之间的距离略大于最大石料的大小,其中,最大石料的粒径为40mm。

6.如权利要求1所述的可连续投料的建筑废料回收装置,其特征在于,所述石料出口位于所述罐体外的一侧罩设有中空四棱台状的石料腔,所述石料腔的小端远离所述罐体设置。
