专利号: 2018114992513
申请人: 泰兴市佰银服饰有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 天然或人造的线或纤维;纺纱或纺丝
更新日期:2025-03-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

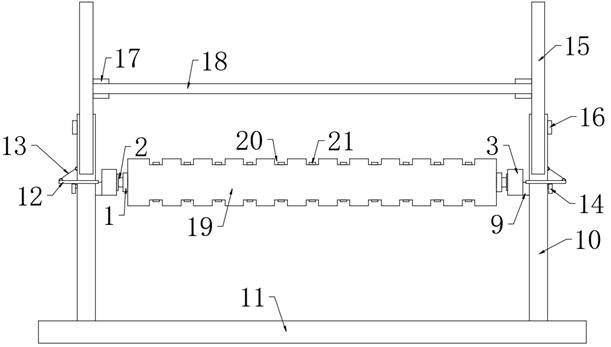

1.一种纺织用罗拉,包括轴体(1),其特征在于:所述轴体(1)两端均固定设置有第一连接杆(2),所述第一连接杆(2)远离轴体(1)的一端通过轴承活动设置有第一连接块(3),所述第一连接块(3)下方固定设置有第二连接块(4),所述第一连接块(3)、第二连接块(4)一端均固定设置有第一卡块(5),所述第一连接块(3)、第二连接块(4)一端在第一卡块(5)一侧均固定设置有第二卡块(6),所述第一连接块(3)、第二连接块(4)远离第一卡块(5)的一端均开设有第一卡槽(7),所述第一连接块(3)、第二连接块(4)远离第一卡块(5)的一端表面开始有第二卡槽(8),所述第二卡块(6)远离轴体(1)的一侧设置有第二连接杆(9),所述第二连接杆(9)远离第二连接块(4)的一端固定设置有安装板(10),所述安装板(10)低端之间固定设置有支撑板(11),所述安装板(10)远离第二连接杆(9)的一端通过安装孔活动设置有卡杆(12),所述卡杆(12)的一端通过连接环固定设置有连接绳(13),所述连接绳(13)远离卡杆(12)的一端通过连接环与安装板(10)固定连接。

2.根据权利要求1所述的一种纺织用罗拉,其特征在于:所述安装板(10)一侧在卡杆(12)下方通过轴承活动设置有卡扣(14)。

3.根据权利要求1所述的一种纺织用罗拉,其特征在于:所述安装板(10)远离支撑板(11)的一端均通过安装槽安装有隔音板(15),所述安装板(10)一侧顶端固定设置有第一螺栓(16)。

4.根据权利要求3所述的一种纺织用罗拉,其特征在于:所述隔音板(15)远离螺栓的一侧均固定设置有滑槽(17),所述隔音板(15)之间通过滑槽(17)活动设置有吸音板(18)。

5.根据权利要求1所述的一种纺织用罗拉,其特征在于:所述轴体(1)外侧表面固定设置有绝缘橡胶套(19)。

6.根据权利要求5所述的一种纺织用罗拉,其特征在于:所述绝缘橡胶套(19)外侧表面均匀开设有若干沟槽(20),所述沟槽(20)内部靠近轴体(1)的一端固定设置有第二螺栓(21)。
