1.三维有序多孔结构水凝胶负载硫颗粒复合材料的制备方法，其特征在于，所述制备方法包括以下步骤：A、将苯胺与植酸置于去离子水中，混合均匀，再加入过硫酸铵溶液，充分搅拌进行聚合反应，获得导电水凝胶聚苯胺溶胶；

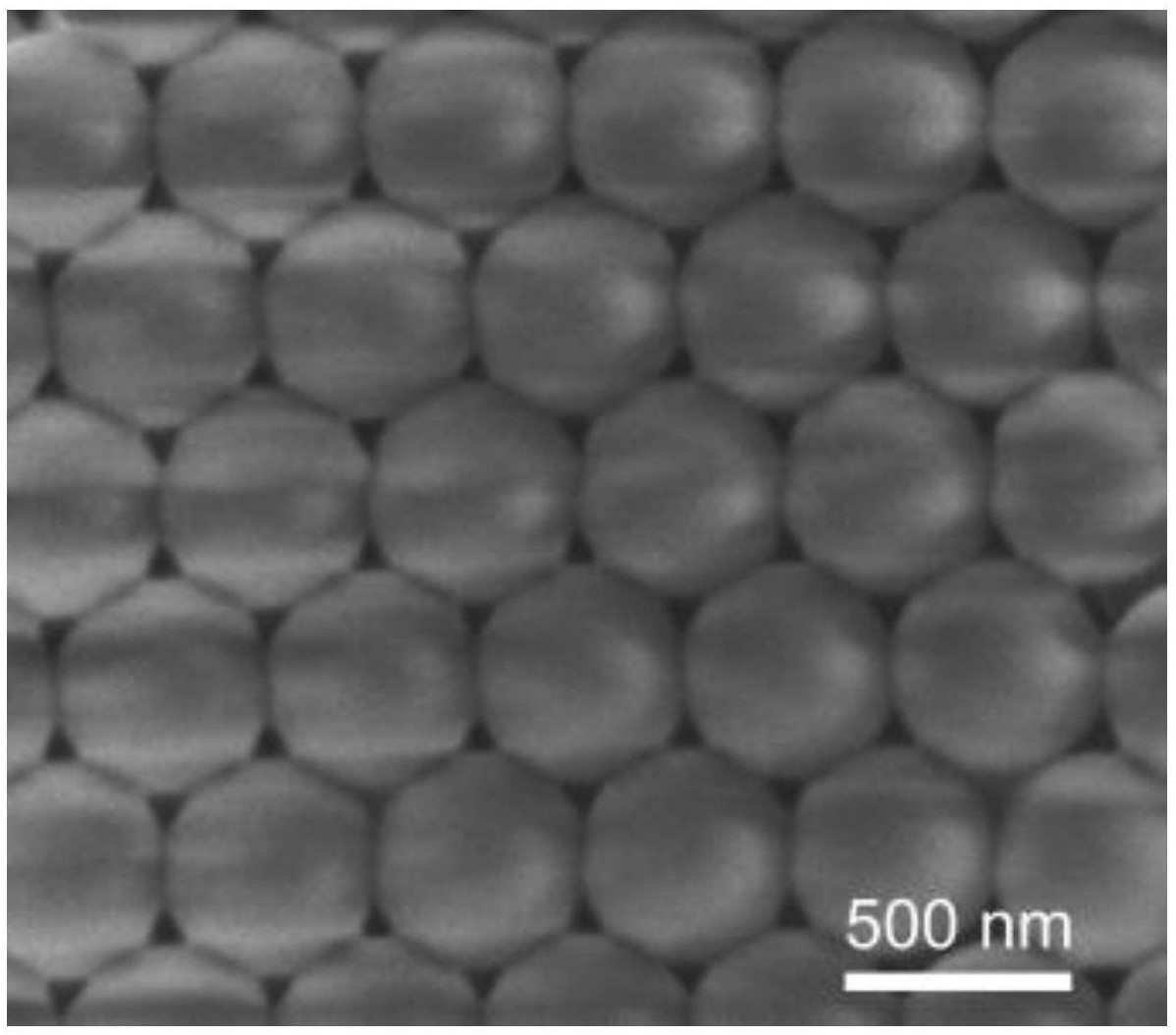

B、将聚苯乙烯溶液滴到基底上，恒温干燥，获得三维有序结构聚苯乙烯模板；

C、将步骤A制备的导电水凝胶聚苯胺溶胶滴加到步骤B制备的三维有序结构聚苯乙烯模板上，在烘箱中固化后，去除模板，洗涤，获得三维有序多孔结构聚苯胺；

D、将步骤C制备的三维有序多空结构聚苯胺与硫粉混合均匀，熏硫，得到三维有序多孔结构水凝胶负载硫颗粒复合材料。

2.根据权利要求1所述的制备方法，其特征在于，步骤A中所述苯胺与植酸配比为摩尔比1：1-10：1。

3.根据权利要求1或2所述的制备方法，其特征在于，步骤A中所述苯胺与过硫酸铵溶液中过硫酸铵摩尔比1：1-1：10。

4.根据权利要求1或2所述的制备方法，其特征在于，步骤B中所述聚苯乙烯溶液，聚苯乙烯颗粒直径为300nm-1000nm。

5.根据权利要求1或2所述的制备方法，其特征在于，步骤C中所述固化温度为40-80℃，固化时长为4～20小时。

6.根据权利要求1或2所述的制备方法，其特征在于，步骤C中所述去除模板是指固化后浸渍于甲苯或二甲苯中，去除模板；浸渍时长为10-200秒。

7.根据权利要求1或2所述的制备方法，其特征在于，步骤D中所述三维有序多空结构聚苯胺与硫粉质量比为1：1～1：4。

8.一种权利要求1-7任一项所述方法制备的三维有序多孔结构水凝胶负载硫颗粒复合材料。

9.一种锂硫电池正极，其特征在于，采用权利要求1-7任一项所述方法制备的三维有序多孔结构水凝胶负载硫颗粒复合材料制成。

10.一种锂硫电池，其特征在于，采用权利要求9所述锂硫电池正极制成。
