专利号: 2018115008610
申请人: 吴怡
专利类型:发明专利
专利状态:授权未缴费
专利领域: 乐器;声学
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

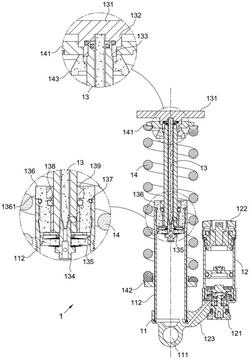

1.一种钢琴键盘盖板缓降器(1),其特征在于,包括:

内部中空的缓降气筒(11),该缓降气筒(11)在其上部敞开并形成有敞口;

密封盖(136),该密封盖(136)连接到缓降气筒(11)的上部,用以对所述敞口进行密封;

缓降杆(13),该缓降杆(13)的底端穿过密封盖(136)后深入至缓降气筒(11)的内部,其中,缓降气筒(11)的旁侧设有缓降气阀(12),该缓降气阀(12)与缓降气筒(11)的底部相连通;

缓降杆(13)的顶部固接有触碰端(131),该触碰端(131)的半径大于缓降杆(13)的半径,缓降杆(13)的底部固接有活塞(135),活塞(135)的外周与缓降气筒(11)的内侧壁持续接触以形成密封;

缓降气筒(11)的外侧壁上开设有调节螺纹(112),缓降气筒(11)上套设有与调节螺纹(112)相螺接的调节盘(142);

触碰端(131)与调节盘(142)之间设有回复弹簧(14),该回复弹簧(14)套设于缓降杆(13)与缓降气筒(11)之上,且回复弹簧(14)的上下两端分别被触碰端(131)与调节盘(142)所限位;

密封盖(136)包括水平段与竖直段,该水平段与竖直段一体式地结合以使得密封盖(136)呈T字形结构,所述竖直段从所述敞口深入至缓降气筒(11)内部,其中,所述水平段覆盖于所述敞口的顶部以对所述敞口进行封闭,所述竖直段的外周与缓降气筒(11)的内侧壁弹性接触以形成密封。

2.如权利要求1所述的钢琴键盘盖板缓降器(1),其特征在于,触碰端(131)的下表面一体式地形成有从上至下同心设置的第一轴套(132)与第二轴套(133),第二轴套(133)的半径小于第一轴套(132)的半径,从而使得第二轴套(133)与第一轴套(132)的连接处形成有台阶段。

3.如权利要求2所述的钢琴键盘盖板缓降器(1),其特征在于,第二轴套(133)的正下方设有螺接于缓降杆(13)上的旋紧螺母(143),所述台阶段上套设有与之相匹配的限位盘(141),旋紧螺母(143)将限位盘(141)与所述台阶段相旋紧固定。

4.如权利要求3所述的钢琴键盘盖板缓降器(1),其特征在于,回复弹簧(14)设于限位盘(141)与调节盘(142)之间,使得回复弹簧(14)的顶部与限位盘(141)的下表面持续接触。

5.如权利要求1所述的钢琴键盘盖板缓降器(1),其特征在于,所述水平段与竖直段的连接处形成有肩部,所述肩部套设有位于所述竖直段与缓降气筒(11)内侧壁之间的第一密封圈(137)。

6.如权利要求5所述的钢琴键盘盖板缓降器(1),其特征在于,所述水平段与缓降杆(13)之间设有套设于缓降杆(13)之上的卡接密封环(139),所述竖直段与缓降杆(13)之间设有套设于缓降杆(13)至少的第二密封圈(138)。
