1.一种小尺寸石墨烯量子点的制备方法。其特征在于：所述方法包括以下步骤：

(1).称取一定规格的石墨加入去离子水中，配置浓度为1-6mg/ml的石墨水溶液；

(2).将石墨的水溶液在超声波设备中超声分散1-4h，冷冻干燥超声后石墨的水溶液，得到干燥的石墨；

(3).将干燥的石墨在惰性气体氛围中以合理工艺进行热处理，得到热处理的石墨；

(4).将热处理后的石墨在含氧气的介质中以适当的条件进行γ射线辐照，得到辐照后的石墨；

(5).按照9∶1的比例量取浓硫酸和浓磷酸，将两种酸搅拌混合均匀，然后再将混合的酸溶液转移到合适规格的容器中并以50℃恒温加热，同时以恒定速率搅拌混合的酸溶液，按照1∶6的比例称取辐照后的石墨和高锰酸钾，在搅拌下将二者缓慢加入混合的酸溶液中，充分反应后得到氧化石墨溶液，经过多次离心清洗得到高纯度的氧化石墨溶液；

(6).将制备的氧化石墨在超声波设备中超声分散一定时间得到氧化石墨烯溶液，冷冻干燥氧化石墨烯溶液得到氧化石墨烯固体；

(7).取出一定量的的氧化石墨烯固体和N，N-二甲基甲酰胺(DMF)溶液，将二者混合得到适当浓度的氧化石墨烯的DMF溶液，随后将配置好的氧化石墨烯的DMF溶液超声分散10-

90min，形成均一的悬浮液；

(8).将均一的氧化石墨烯悬浮液转移至反应釜内，在适当条件下加热，反应过后，冷却至室温，反应釜内衬里的悬浮液包含棕色悬浮液和黑色沉淀；

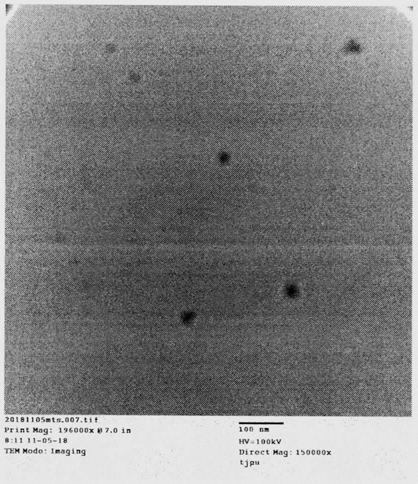

(9).将反应釜内衬里的悬浮液过滤，收集滤液，即得到小尺寸石墨烯量子点的DMF溶液。

2.根据权利要求1所述的制备方法，其特征在于：所述步骤(1)中一定规格的石墨是指目数为50-500目的石墨；所述步骤(3)中惰性气体为：氮气、氩气、氦气中的一种或几种，合理工艺为：热处理温度为200-800℃，热处理时间为1-8h；所述步骤(4)中适当的条件为：辐照源为60Coγ射线，吸收剂量90-950kGy，吸收剂量率0.1-12kGy/h；所述步骤(5)中恒定速率为：50-400r/min；所述步骤(6)中一定时间为：2-4h；所述步骤(7)中适当浓度为：5-50mg/ml；所述步骤(8)中适当条件为：加热温度160-220℃，加热时间6-10h。
