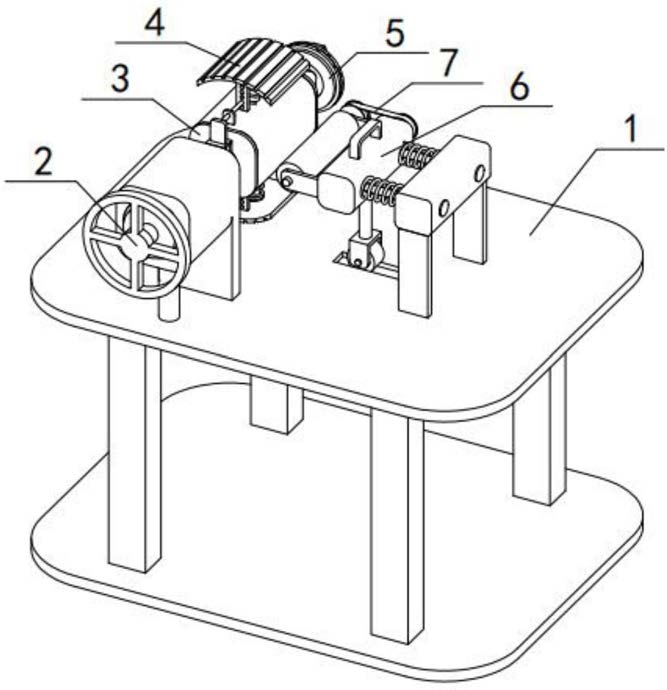

1.陶瓷加工用抛光装置，包括第一机架(1)、止锁机构(2)、装载构件(3)、第一固定机构(4)、第二固定机构(5)、第二机架(6)和抛光机构(7)，其特征在于：所述第一机架(1)上转动连接有止锁机构(2)，装载构件(3)的后端固定连接在止锁机构(2)的前端，所述第一固定机构(4)设置有两个，止锁机构(2)和两个第一固定机构(4)均插在装载构件(3)上，第二固定机构(5)固定连接在装载构件(3)的前端，第二机架(6)的右端插在第一机架(1)，第二机架(6)的下端与一机架(1)接触，所述第二固定机构(5)包括连接管(5-1)、第二插孔(5-2)、连接滑柱(5-3)、第三插孔(5-4)、第二插柱(5-5)、第二橡胶板(5-6)、磁铁(5-7)和第二把手(5-8)，连接管(5-1)的左端设置有多个第二插孔(5-2)，连接滑柱(5-3)滑动连接在连接管(5-1)内，连接滑柱(5-3)的左端设置有第三插孔(5-4)，第二插柱(5-5)插在第二插孔(5-2)和第三插孔(5-4)内，所述第二橡胶板(5-6)包括第二橡胶板主体(5-6-1)和第二防滑槽(5-

6-2)，第二橡胶板主体(5-6-1)的一端设置有多个第二防滑槽(5-6-2)，所述第二橡胶板(5-

6)设置有两个，两个第二橡胶板主体(5-6-1)的另一端均固定连接有磁铁(5-7)，其中一个第二橡胶板主体(5-6-1)的另一端与连接滑柱(5-3)的左端固定连接，两个第二橡胶板主体(5-6-1)的一端通过磁力接触，另一个第二橡胶板主体(5-6-1)的另一端固定连接有第二把手(5-8)。

2.根据权利要求1所述的陶瓷加工用抛光装置，其特征在于：所述第一机架(1)包括第一机架主体(1-1)、轴承座(1-2)、轴承(1-3)、支撑座(1-4)和滚轮用槽(1-5)，第一机架主体(1-1)上端的左侧和上端的右侧分别固定连接有轴承座(1-2)和支撑座(1-4)，轴承(1-3)的外圈固定连接在轴承座(1-2)内，滚轮用槽(1-5)设置在第一机架主体(1-1)的上端且位于轴承座(1-2)与支撑座(1-4)之间。

3.根据权利要求2所述的陶瓷加工用抛光装置，其特征在于：所述止锁机构(2)包括主轴(2-1)、第一把手(2-2)、丝杠(2-3)、螺纹环(2-4)、第二把手(2-5)、夹紧架(2-6)、连接座(2-7)和辅助杆(2-8)，主轴(2-1)的后前两端分别固定连接有第一把手(2-2)和丝杠(2-3)，丝杠(2-3)上螺纹连接有螺纹环(2-4)，螺纹环(2-4)上固定连接有第二把手(2-5)，夹紧架(2-6)滑动连接在丝杠(2-3)上，螺纹环(2-4)位于夹紧架(2-6)内，夹紧架(2-6)的上下两端均固定连接有连接座(2-7)，两个连接座(2-7)的前端均固定连接有辅助杆(2-8)；所述主轴(2-1)固定连接在轴承(1-3)的内圈上。

4.根据权利要求3所述的陶瓷加工用抛光装置，其特征在于：所述装载构件(3)包括装载构件主体(3-1)、第一插孔(3-2)、插口(3-3)、辅助座(3-4)、中间板(3-5)和封板(3-6)，装载构件主体(3-1)的上下两端均设置有第一插孔(3-2)和插口(3-3)，第一插孔(3-2)位于插口(3-3)的前端，装载构件主体(3-1)后端的上下两侧均固定连接有辅助座(3-4)，装载构件主体(3-1)内端的中侧固定连接有中间板(3-5)，装载构件主体(3-1)的前后两端均固定连接有封板(3-6)；所述丝杠(2-3)的前端固定连接在位于后端的封板(3-6)上，两个辅助杆(2-8)分别插在两个辅助座(3-4)内，所述连接管(5-1)的后端固定连接在位于前端的封板(3-6)上，连接滑柱(5-3)的右端与接触位于前端的封板(3-6)接触。

5.根据权利要求4所述的陶瓷加工用抛光装置，其特征在于：所述第一固定机构(4)包括第一插柱(4-1)、配合圆环(4-2)、限位圆环(4-3)、第一弹簧(4-4)、第一橡胶板(4-5)、插条(4-6)和第二插孔(4-7)，第一插柱(4-1)的上下两端分别固定连接有配合圆环(4-2)和限位圆环(4-3)，第一插柱(4-1)上套有第一弹簧(4-4)，第一弹簧(4-4)位于配合圆环(4-2)和限位圆环(4-3)之间，所述第一橡胶板(4-5)包括第一橡胶板主体(4-5-1)和第一防滑槽(4-

5-2)，第一橡胶板主体(4-5-1)上设置有多个第一防滑槽(4-5-2)，第一橡胶板主体(4-5-1)的下端固定连接在第一插柱(4-1)的上端，插条(4-6)固定连接在第一橡胶板主体(4-5-1)的下端且位于第一插柱(4-1)的后端，插条(4-6)上设置有多个第二插孔(4-7)，所述第一固定机构(4)设置有两个；两个所述第一插柱(4-1)分别通过两个第一插孔(3-2)均插在装载构件主体(3-1)上，两个插条(4-6)分别通过两个插口(3-3)均插在装载构件主体(3-1)上，两个第一弹簧(4-4)的内端均与装载构件主体(3-1)的外端接触，两个辅助杆(2-8)分别通过两个第二插孔(4-7)插在两个插条(4-6)内。

6.根据权利要求5所述的陶瓷加工用抛光装置，其特征在于：所述第二机架(6)包括第二机架主体(6-1)、第三把手(6-2)、支柱(6-3)、滚轮用座(6-4)、滚轮用轴(6-5)、滚轮(6-

6)、带座轴承(6-7)、滑柱(6-8)、限位片(6-9)和第二弹簧(6-10)，第二机架主体(6-1)的上下两端分别固定连接有第三把手(6-2)和支柱(6-3)，支柱(6-3)的下端固定连接有滚轮用座(6-4)，滚轮用座(6-4)上固定连接有滚轮用轴(6-5)，滚轮用轴(6-5)上转动连接有滚轮(6-6)，第二机架主体(6-1)的左右两端分别固定连接有两个带座轴承(6-7)和两个滑柱(6-

8)，两个滑柱(6-8)的右端均固定连接有限位片(6-9)，两个滑柱(6-8)上均套有第二弹簧(6-10)；两个所述滑柱(6-8)均滑动连接在支撑座(1-4)上，两个第二弹簧(6-10)的右端均与支撑座(1-4)的左端接触，两个限位片(6-9)均与支撑座(1-4)的右端接触，滚轮(6-6)通过滚轮用槽(1-5)与第一机架主体(1-1)的上端接触。

7.根据权利要求6所述的陶瓷加工用抛光装置，其特征在于：所述抛光机构(7)包括电机(7-1)、第一带轮(7-2)、第二带轮(7-3)、传动带(7-4)、抛光辊用轴(7-5)和抛光辊子(7-

6)，电机(7-1)的输出轴上固定连接有第一带轮(7-2)，第一带轮(7-2)与第二带轮(7-3)通过传动带(7-4)传动连接，第二带轮(7-3)固定连接在抛光辊用轴(7-5)的前端，抛光辊用轴(7-5)上固定连接有抛光辊子(7-6)，抛光辊用轴(7-5)的两端分别转动连接在两个带座轴承(6-7)内；所述电机(7-1)固定连接在第二机架主体(6-1)内。
