专利号: 2018115028845
申请人: 合肥洁诺无纺布制品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

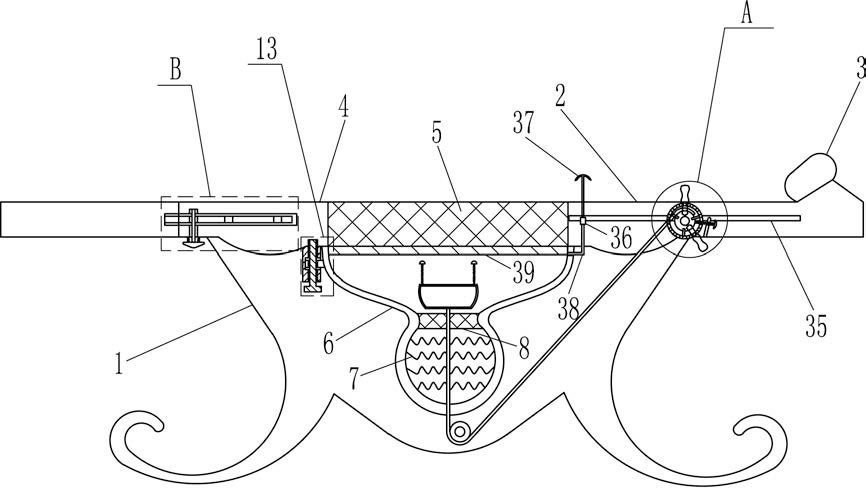

1.一种腰部护理中药熏蒸床,包括有支撑柱、右床板、靠枕、左床板和滤网板,支撑柱顶部右侧连接有右床板,右床板顶部右侧连接有靠枕,支撑柱顶部左侧连接有左床板,左床板与右床板之间连接有滤网板,其特征在于:还包括有框体、电热丝、第一网板、第一连接块、第一弹簧、盖板和拆卸机构,左床板底部右侧通过拆卸机构连接有框体,框体位于滤网板正下方,框体内左右两壁之间的下部连接有多根电热丝,框体内中部连接有第一网板,框体前侧上部开有内腔,内腔位于第一网板上方,框体前侧上部连接有两个第一连接块,第一连接块底部连接有第一弹簧,左右两方的第一弹簧底端连接有盖板,盖板盖在内腔前侧;拆卸机构包括有固定块、第一支杆和第一插杆,左床板底部右侧连接有固定块,固定块中部开有第一插孔,左床板底部右侧开有第一凹槽,第一凹槽与第一插孔相通,框体左侧上部连接有第一支杆,第一支杆插入第一插孔内,第一插孔内插有第一插杆,第一插杆穿过第一支杆,第一插杆上端位于第一凹槽内;还包括有定滑轮、拉绳、圆盘、第二支杆、环形架、把手、固定杆、第二插杆、第二弹簧和握杆,支撑柱前侧下部设有定滑轮,右床板前侧中部转动式连接有圆盘,盖板底部中间连接有拉绳,拉绳绕过定滑轮并绕在圆盘上,圆盘前侧面外侧均匀间隔连接有三个第二支杆,三个第二支杆外端连接有环形架,环形架上均匀间隔开有多个第二插孔,环形架前侧上下两部均连接有把手,右床板前侧中部连接有固定杆,固定杆位于圆盘右方,固定杆上开有通孔,通孔内活动式设有第二插杆,第二插杆右端连接有握杆,握杆左侧与固定杆右侧之间连接有第二弹簧,第二弹簧套在第二插杆上,第二插杆与第二插孔配合。

2.按照权利要求1所述的一种腰部护理中药熏蒸床,其特征在于:还包括有横杆、第三插杆、长板、第三弹簧和第二连接块,左床板左侧中部开有长条孔,左床板底部左侧开有第二凹槽,第二凹槽与长条孔相通,长板右侧中部开有第三凹槽,第三凹槽内左壁连接有横杆,横杆插入长条孔内,横杆上均匀间隔开有多个第三插孔,第二凹槽内活动式设有第三插杆,第三插杆与横杆配合,第三插杆底端连接有第二连接块,第二连接块顶部与右床板底部之间连接有两个第三弹簧。

3.按照权利要求2所述的一种腰部护理中药熏蒸床,其特征在于:还包括有滑轨、滑块、移动杆、连杆和挡板,右床板前侧连接有滑轨,滑轨上滑动式设有滑块,滑块顶部连接有移动杆,滑块底部连接有连杆,连杆左端连接有挡板,挡板挡在滤网板下方。
