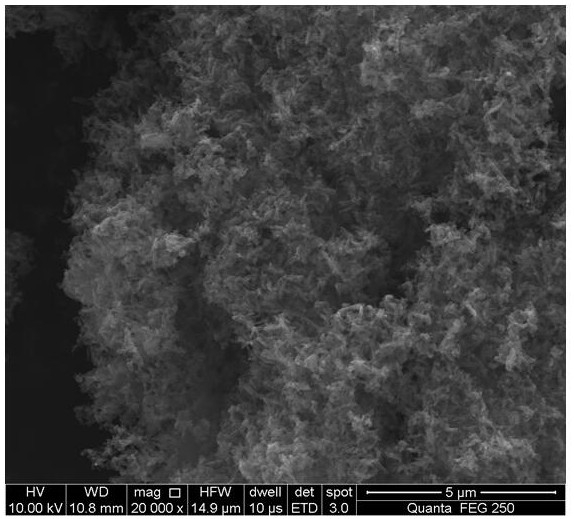

1.一种微介孔碳纳米胶囊网的制备方法，其特征在于步骤如下：

（1）水热碳复合材料制备

将埃洛石、碳源和水充分混合，然后置于超声波清洗器中进行超声，超声过后用磁力搅拌器进行搅拌，搅拌后放入水热反应釜中进行水热反应得到水热碳复合材料；

（2）高温碳化

将步骤（1）所得水热碳复合材料用蒸馏水进行抽滤洗涤至滤液为中性后，放入真空干燥箱内进行干燥，之后在保护气体气氛下于管式炉中高温煅烧，得到碳化产物；

（3）埃洛石刻蚀

将步骤（2）得到的碳化产物放入酸性混合溶液中，充分搅拌后抽滤洗涤至滤液为中性，干燥后得到碳材料；

（4）碱活化处理

取碱性化合物加入等体积蒸馏水和无水乙醇混合得到碱性混合物，在陶瓷坩埚中加入碳材料和碱性混合物静置，将静置产物放入真空干燥箱中干燥；干燥产物在保护气氛炉中高温活化处理；活化产物取出用酸洗，然后用蒸馏水抽滤洗涤至中性，再将所得滤渣在真空干燥箱中进行干燥处理，即得到微介孔碳纳米胶囊网。

2.根据权利要求1所述的微介孔碳纳米胶囊网的制备方法，其特征在于：所述步骤（1）中碳源为葡萄糖或蔗糖，埃洛石和碳源的质量比为1：（8-12）。

3.根据权利要求1所述的微介孔碳纳米胶囊网的制备方法，其特征在于：所述步骤（1）中超声处理时间20-40min；搅拌时间为1-3h；水热处理温度为160-200℃，保温时间为7-9h。

4.根据权利要求1所述的微介孔碳纳米胶囊网的制备方法，其特征在于：所述步骤（2）中干燥温度为50-60℃，干燥时间为24h，保护气体为质量分数为99.99%的氮气或氩气，煅烧温度为400-600℃，升温速度为3-7℃/min，处理时间为1-4h。

5.根据权利要求1所述的微介孔碳纳米胶囊网的制备方法，其特征在于：所述步骤（3）中酸性混合溶液为体积比为1：1、浓度为2mol/L的氢氟酸与硫酸或盐酸的混合物，搅拌速度为100-300r/min，搅拌时间为12h，干燥温度为50-65℃，干燥时间为24h。

6.根据权利要求1所述的微介孔碳纳米胶囊网的制备方法，其特征在于：所述步骤（4）中碱性化合物为KOH或NaOH，碱性化合物与碳材料的质量比为（2-4）:1，静置时间为10-12h；

真空干燥箱温度为100-110℃，干燥时间为10-12h；高温活化温度为800-1000℃，升温速度

4-10℃/min，保温时间为1-3h。

7.根据权利要求1所述的微介孔碳纳米胶囊网的制备方法，其特征在于：所述步骤（4）中酸为浓度为1-3mol/L的盐酸、硫酸或硝酸。
