专利号: 2018115031890
申请人: 宁波安创电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

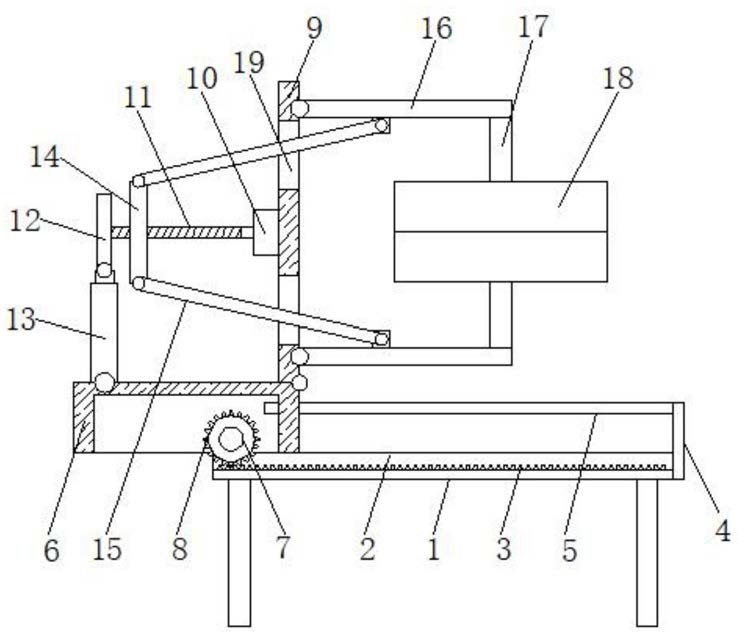

1.一种方便下料的尿素喷嘴注塑模具,包括桌板(1),其特征在于,所述桌板(1)的顶部沿其长度方向开设有安装槽(2),所述安装槽(2)的底部内壁焊接有齿条(3),所述桌板(1)的一侧焊接有固定板(4),所述固定板(4)靠近桌板(1)的一侧焊接有水平设置的导向杆(5),所述导向杆(5)的外圈活动套接有固定罩(6),所述固定罩(6)的内部安装有驱动机构,所述固定罩(6)的顶部外壁靠近固定板(4)的一侧铰接有安装板(9),所述安装板(9)远离固定板(4)的一侧固定连接有水平设置的第二驱动电机(10),所述第二驱动电机(10)的输出轴末端焊接有螺杆(11),所述螺杆(11)远离第二驱动电机(10)的一端焊接有圆盘,所述圆盘的外圈固定套接有轴承(12),所述轴承(12)的底部铰接有推杆电机(13),且推杆电机(13)远离轴承(12)的一端与固定罩(6)铰接,所述螺杆(11)的外圈螺纹套接有连接板(14),所述连接板(14)的顶部和底部均铰接有连接杆(15),所述连接杆(15)远离连接板(14)的一端铰接有活动杆(16),且活动杆(16)的一端与安装板(9)铰接,述活动杆(16)远离安装板(9)的一端焊接有挤压杆(17),两个所述挤压杆(17)相互靠近的一端均焊接有模具主体(18)。

2.根据权利要求1所述的一种方便下料的尿素喷嘴注塑模具,其特征在于,所述驱动机构包括第一驱动电机(7)和齿轮(8),所述第一驱动电机(7)与固定罩(6)的内壁通过螺栓连接,所述第一驱动电机(7)的输出轴末端焊接有齿轮(8),且齿轮(8)与齿条(3)啮合传动。

3.根据权利要求1所述的一种方便下料的尿素喷嘴注塑模具,其特征在于,所述固定罩(6)的两侧罩壳开设有导向孔,且导向杆(5)贯穿导向孔。

4.根据权利要求1所述的一种方便下料的尿素喷嘴注塑模具,其特征在于,所述安装板(9)的内部开设有两个连接孔(19),且连接杆(15)贯穿连接孔(19),所述第二驱动电机(10)与安装板(9)也通过螺栓连接。

5.根据权利要求1所述的一种方便下料的尿素喷嘴注塑模具,其特征在于,一个所述模具主体(18)的顶部开设有注塑孔,所述固定罩(6)的宽度大于安装槽(2)的宽度。

6.根据权利要求1所述的一种方便下料的尿素喷嘴注塑模具,其特征在于,所述桌板(1)的底部两侧焊接有支撑板。
