1.一种金属元素掺杂La2Mo2O9固体电解质的制备方法，采用超声波-微波溶胶凝胶法，其特征在于，步骤如下：①、按照目标样品(La1-xMx)2Mo2O9-δ的化学计量比，称取La(NO3)3·6H2O、(NH4)6Mo7O24·

4H2O、Pb(NO3)2或者钛酸四丁酯于烧杯中，加入适量蒸馏水充分搅拌溶解；

②、再向烧杯中加入柠檬酸，并用氨水调节pH值至中性，转移至CS-BA型数显超声波水浴振荡器中进行超声1h，分散均匀后，放入WBFY201型微波化学反应器中80℃微波加热反应

2h，蒸发得到湿凝胶；

③、将所得湿凝胶样品放入干燥箱中于120℃干燥12h，然后将烘干样品磨细放入马弗炉中预烧3次，每次10h，三次温度分别为750℃、850℃、950℃，取出样品待冷却至室温再进行充分研磨，从而得到目标产物(La1-xMx)2Mo2O9-δ；

④、将研磨后的电解质预烧材料加入5wt％的PVA溶液作为粘合剂进行造粒，然后取造粒之后的粉体0.5g，在不锈钢模具中，正向4MPa压力，反向8MPa压制成厚度为2mm，直径为

12mm的圆形薄片；然后放在陶瓷板上，标记好位置后置于高温箱式控温炉中再以2℃/min升温至850℃烧结，在850℃下保温2h；

⑤、自然冷却后进行排胶；将样品经砂纸打磨、清洗烘干后表面呈现光泽；在样片上下两面表面均匀涂覆DAD-87银导电胶，高温箱式控温炉中以2℃/min升温至700℃烧结保温

2h；烧结得到(La1-xMx)2Mo2O9-δ电解质陶瓷片。

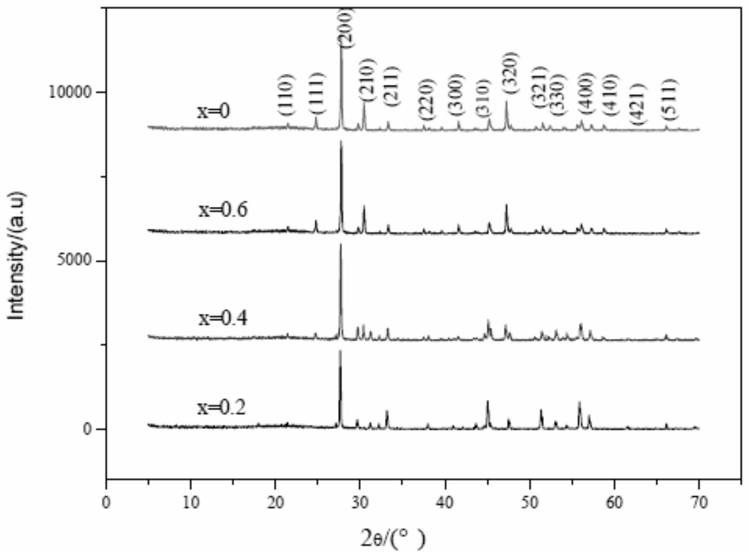

2.如权利要求1所述的制备方法，其特征在于，步骤①中目标产物(La1-xMx)2Mo2O9-δ中x＝0～0.6，M为Pb或Ti。

3.一种如权利要求1或2所述方法制备的(La1-xMx)2Mo2O9-δ电解质陶瓷片，其特征在于，粉体颗粒呈椭球状，排序规律且空隙很小；晶粒的粒径分布均匀，晶体间结界明显且孔隙率较小。
