专利号: 2018115052238
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

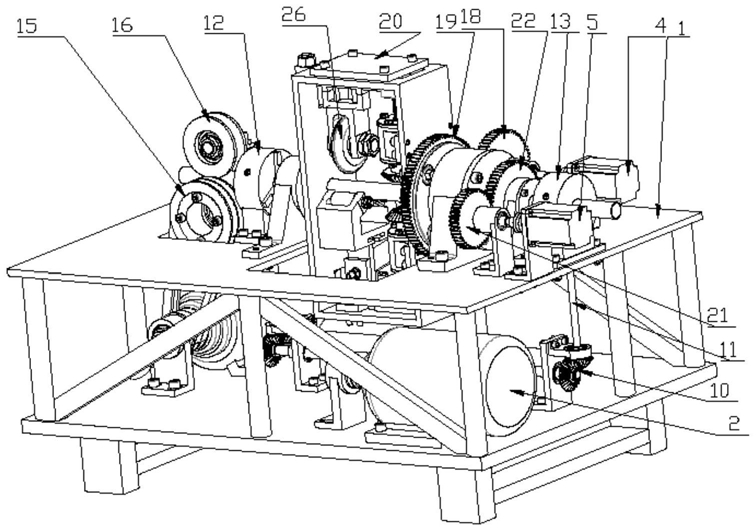

1.一种薄壁管切断旋压封口机,其特征在于,包括机架、电机组、夹紧装置组、轴距调节装置、支架和旋轮进给装置;

所述机架包括上板、下板和支撑立柱,所述上板与所述下板平行,通过所述支撑立柱连接,所述上板设有两个矩形通孔;

所述电机组包括第一电机、第二电机、第三电机和第四电机,所述夹紧装置组包括第一夹紧装置和第二夹紧装置,所述第一夹紧装置和所述第二夹紧装置能同步夹紧薄壁管;

所述第一电机设于所述下板,所述第一电机通过皮带与直齿轮组相连,所述直齿轮组与横轴组相连,所述横轴组的第一横轴与第一锥齿轮组相连,所述第一锥齿轮组与第一纵轴相连,所述第一纵轴与所述第一夹紧装置相连,所述横轴组的第二横轴与第二锥齿轮组相连,所述第二锥齿轮组与第二纵轴相连,所述第二纵轴与所述第二夹紧装置相连;

所述轴距调节装置包括所述第二电机、送进皮带、送进主动轮和送进从动轮,所述第二电机设于所述下板,所述第二电机通过所述送进皮带驱动所述送进主动轮,所述送进主动轮与所述送进从动轮设于同一平面内;

所述第三电机设于所述上板,通过相互啮合的驱动齿轮、从动齿轮与所述支架相连,成形旋轮与支撑旋轮分别与所述支架相连;

所述旋轮进给装置包括第四电机、小齿轮、大齿轮和丝杠-锥齿传动组件,所述第四电机设于所述上板,通过相互啮合的小齿轮、大齿轮与所述丝杠-锥齿传动组件相连,所述丝杠-锥齿传动组件包括锥齿轮组、丝杠和进给装置。

2.根据权利要求1所述的薄壁管切断旋压封口机,其特征在于,所述第一电机输出轴的轴线、所述第三电机输出轴的轴线和所述第四电机输出轴的轴线相互平行,所述第一电机输出轴的轴线与所述第二电机输出轴的轴线相互垂直。

3.根据权利要求1所述的薄壁管切断旋压封口机,其特征在于,所述横轴组、所述第一纵轴与所述第二纵轴在同一平面内,所述第一锥齿轮组、所述第二锥齿轮组均通过L型板安装在所述下板的两侧。

4.根据权利要求1所述的薄壁管切断旋压封口机,其特征在于,所述第一夹紧装置与所述第二夹紧装置均安装在所述上板上,均设有三爪卡盘,两个三爪卡盘的中心轴线相重合。

5.根据权利要求1所述的薄壁管切断旋压封口机,其特征在于,所述成形旋轮沿薄壁管径向的运动由所述第四电机驱动,所述成形旋轮绕薄壁管中心轴线的回转运动由所述第三电机驱动。

6.根据权利要求1所述的薄壁管切断旋压封口机,其特征在于,所述送进主动轮与所述送进从动轮均设有弧形槽,该弧形槽的圆弧所在圆的直径与薄壁管外径相等,所述送进主动轮与所述送进从动轮之间的轴距能进行调节。

7.根据权利要求5所述的薄壁管切断旋压封口机,其特征在于,所述支撑旋轮对薄壁管进行支撑,能防止薄壁管产生塑性变形,所述成形旋轮完成薄壁管的切断和旋压封口成形。

8.根据权利要求1所述的薄壁管切断旋压封口机,其特征在于,所述从动齿轮与所述大齿轮同轴线设置,与薄壁管的中心轴线重合。

9.根据权利要求1所述的薄壁管切断旋压封口机,其特征在于,采用机油和石墨混合物对设备进行润滑。
