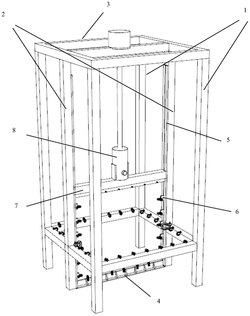

1.网片顶破拉伸一体化自平衡实验装置，其特征在于，包括：立柱(1)，中间框架(2)，顶部框架(3)，底部反力梁(4)，滑轨(5)，滑块(6)，可滑动横梁(7)和液压装置(8)；

所述顶部框架(3)呈矩形并水平设置，至少四根立柱(1)竖直焊接在所述顶部框架(3)的四个角上，在所述立柱(1)下部的适当位置设置有矩形的底部框架；

所述中间框架(2)包括由竖杆、顶部横杆及底部反力梁(4)围合而成的竖直矩形框架，至少两根所述竖杆分别固定在所述顶部框架(3)的两相对边的中点处；

所述滑轨(5)分别设置在所述竖杆上并且所述滑轨(5)至少延伸穿过所述底部框架，所述滑块(6)可拆卸地安装在滑轨(5)上并可竖向自由滑动，可滑动横梁(7)两端分别可拆卸地连接在两侧的所述滑轨(5)内；

所述底部反力梁(4)固定在地面，所述液压装置(8)一端连接在所述中间框架(2)的顶部横杆上，所述液压装置(8)的另一端通过销轴可拆卸连接在所述可滑动横梁(7)的中部；

所述底部框架、所述可滑动横梁(7)、所述滑块(6)和所述底部反力梁(4)上均设有用于连接网片的卸扣。

2.根据权利要求1或2所述的网片顶破拉伸一体化自平衡实验装置，其特征在于，所述顶部框架(3)和所述底部框架形状尺寸相同。

3.根据权利要求1或2所述的网片顶破拉伸一体化自平衡实验装置，其特征在于，所述可滑动横梁(7)中部设置有矩形凸块，可拆卸销轴垂直贯穿所述凸块。

4.根据权利要求3所述的网片顶破拉伸一体化自平衡实验装置，其特征在于，所述液压装置(8)设有容置所述凸块的凹槽，所述凹槽两端设有销轴孔，所述销轴穿过所述销轴孔和所述凸块从而将所述可滑动横梁(7)与所述液压装置(8)连接。

5.根据权利要求1-4之一所述的网片顶破拉伸一体化自平衡实验装置，其特征在于，所述底部框架设置在所述底部反力梁(4)上方40cm处。

6.根据权利要求1-4之一所述的网片顶破拉伸一体化自平衡实验装置，其特征在于，还包括设置在网片下部的顶推装置，所述顶推装置通过钢丝绳与所述液压装置(8)连接。

7.根据权利要求1-6之一所述的网片顶破拉伸一体化自平衡实验装置用于网片顶推试验的方法，其特征在于，包括以下步骤：取下所述底部反力梁(4)处卸扣；

利用所述液压装置(8)将所述可滑动横梁(7)顶推至所述底部反力梁(4)处；

将所述可滑动横梁(7)从所述液压装置(8)上断开连接；

升起所述液压装置(8)；

将卸扣安装所述底部框架上；

将网片穿挂在所述底部框架的卸扣上；

将所述液压装置(8)与顶推装置用钢丝绳连接；

启动所述液压装置(8)，通过顶推装置对所述网片施加顶推力。

8.根据权利要求7所述的用于网片顶推试验的方法，其特征在于，通过将拔除可拆卸销轴从而将所述可滑动横梁(7)从所述液压装置(8)上断开连接。

9.根据权利要求1-6之一所述的网片顶破拉伸一体化自平衡实验装置用于网片拉伸试验的方法，其特征在于，包括以下步骤：将卸扣安装在所述中间框架(2)、所述滑块(6)、所述可滑动横梁(7)和所述底部反力梁(4)上，将网片穿挂在所述中间框架(2)、所述滑块(6)、所述可滑动横梁(7)和所述底部反力梁(4)上；

启动所述液压装置(8)，对所述网片施加拉力。
