1.一种锰电解液添加剂的使用方法，其特征在于具体步骤为：（1）用市售分析纯化学试剂配制常规锰电解底液即含(NH4)2SO4 100~130 g/L、Mn2+离子

15 20 g/L的水溶液，其pH值为7 8.4，温度为35 45 ℃，加入硫氰酸盐至SCN-离子的质量含~ ~ ~量为0.01 1.0 g/L，即得到含硫氰酸盐添加剂的锰电解液；

~

（2）阳极采用10 20.0cm×6.0cm的氧化钌涂层钛片，阴极采用10 20.0cm×3.0cm的316~ ~型不锈钢片；电解槽为两室隔膜电解槽，阴、阳极两室有效容积均为300 mL；

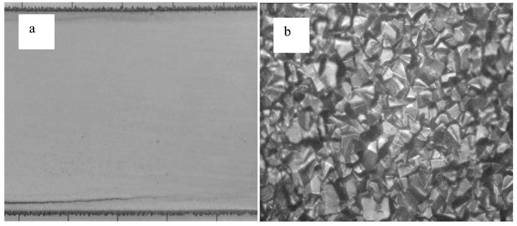

（3）将步骤（1）所得硫氰酸盐锰电解液等量分别倒入步骤（2）电解槽阴、阳室内并水浴加热至35 ℃，将阴、阳极片等深度浸入电解液中，极间距为6.0 cm，阴、阳极有效电解面积比为1：2，水浴保温，接通直流电源，调节阴极电流密度至200 500 A/m2，电解2小时，断开电~源，取出阴极片，浸入质量百分比含量为3 % 的重铬酸钾水溶液中钝化3分钟，取出并用自来水冲洗，置于80 ℃ 烘箱中干燥30 60分钟，得到电解金属锰片；

~

所述硫氰酸盐为硫氰酸铵、硫氰酸钾、硫氰酸钠、硫氰酸镁、硫氰酸锰和硫氰酸锌中的一种或多种。
