专利号: 2018115080045
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

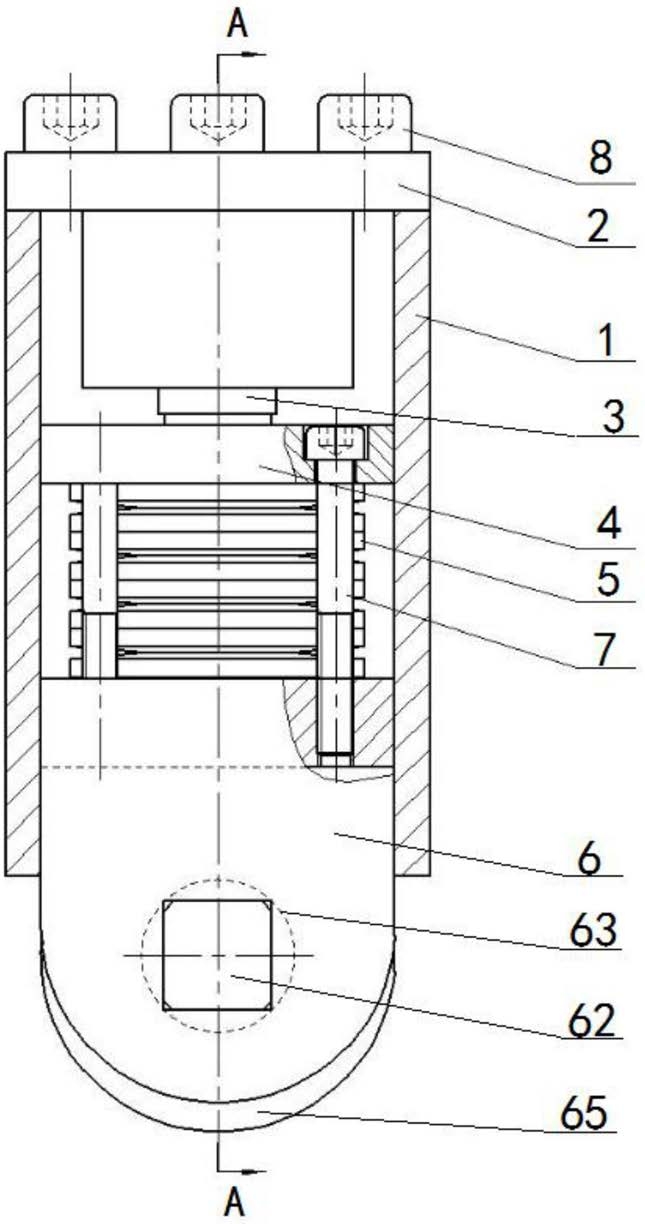

1.一种高度可调的竖向防爆轮,其特征在于:包括外壳和竖轮总成,所述外壳用于安装在支架或平台上,所述竖轮总成包括高度调节装置、轮架组件和减震装置,所述轮架组件竖向可移动地安装在所述外壳内的底部,所述轮架组件用于带动所述支架或所述平台移动,所述高度调节装置包括顶盖、高度调节螺钉和横板,所述顶盖与所述外壳的顶端可拆卸连接,所述顶盖上开设有螺纹孔,所述高度调节螺钉与所述螺纹孔螺纹连接,所述高度调节螺钉的底部贯穿所述螺纹孔与所述横板通过一轴向限位件连接,所述横板位于所述轮架组件的上方,且所述横板的底端与所述轮架组件的顶端固定连接;所述横板与所述轮架组件之间设置所述减震装置,调节所述高度调节螺钉能够同时带动所述横板、所述减震装置以及所述轮架组件均相对所述外壳上下运动。

2.根据权利要求1所述的高度可调的竖向防爆轮,其特征在于:所述轴向限位件为轴用弹性挡圈,所述轴用弹性挡圈用于实现所述高度调节螺钉相对所述横板的轴向定位。

3.根据权利要求2所述的高度可调的竖向防爆轮,其特征在于:所述轮架组件包括倒“U”形轮架、轮轴和轮子,所述倒“U”形轮架的顶端与所述横板平行且通过第一螺栓固定连接,所述倒“U”形轮架的底端安装所述轮轴,所述轮轴上套设所述轮子。

4.根据权利要求3所述的高度可调的竖向防爆轮,其特征在于:所述轮轴的一端为方形轴,所述倒“U”形轮架的一侧壁上开设有与所述方形轴相匹配的方形孔,所述轮轴的另一端为圆形轴,所述倒“U”形轮架的另一侧壁上开设有与所述圆形轴相匹配的圆形孔,所述轮轴的两端分别套设在所述方形孔和所述圆形孔内,所述轮子套设在位于所述倒“U”形轮架两侧壁之间的所述圆形轴上。

5.根据权利要求4所述的高度可调的竖向防爆轮,其特征在于:所述轮子的内孔两端分别套装有一铜套,两个所述铜套的外端分别压装在所述轮子的内孔的两端外侧,且所述铜套的外圆面与所述轮子的内孔为过盈配合,所述铜套的内孔与所述轮轴的外圆面为间隙配合。

6.根据权利要求4所述的高度可调的竖向防爆轮,其特征在于:所述圆形孔内开设有环形槽,所述环形槽内安装有孔用弹性挡圈,所述轮轴的圆形轴的端部与所述圆形孔过盈配合,所述孔用弹性挡圈用于实现所述轮轴在所述圆形孔内的轴向定位。

7.根据权利要求5所述的高度可调的竖向防爆轮,其特征在于:所述圆形轴的内部开设有“T”形油道,所述“T”形油道包括竖直油道和与所述圆形轴的轴线同轴延伸的水平油道,所述水平油道的一端与所述竖直油道垂直并连通,所述水平油道的另一端延伸至所述圆形轴的端部与一直通式压注油杯连接,所述直通式压注油杯安装在所述圆形孔的外端,所述竖直油道的两端均贯穿所述圆形轴的侧壁,所述直通式压注油杯用于通过所述“T”形油道向所述铜套的内孔与所述圆形轴的外圆面之间注入润滑物质;两个所述铜套之间留有环形间隔,所述环形间隔内用于存储润滑物质。

8.根据权利要求1所述的高度可调的竖向防爆轮,其特征在于:所述顶盖的中心设置有圆形凹槽,所述高度调节螺钉的头部位于所述圆形凹槽内;所述顶盖的边缘通过第二螺栓与所述外壳连接。

9.根据权利要求1所述的高度可调的竖向防爆轮,其特征在于:所述减震装置为碟型弹簧组,所述碟型弹簧组在所述横板与所述轮架组件之间保持压缩状态。
