专利号: 2018115089497
申请人: 胡正会
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-03-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

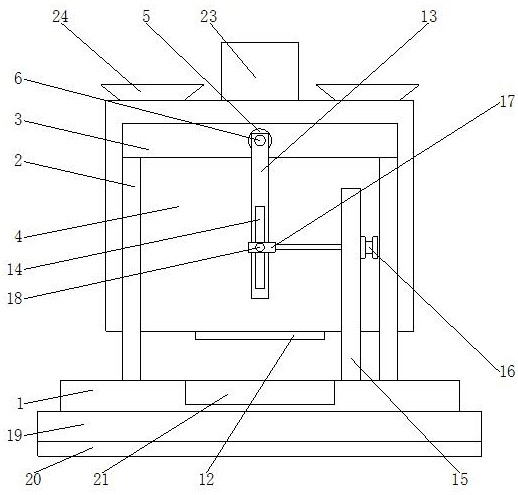

1.一种高效石油加工搅拌装置,包括底板(1),其特征在于:所述底板(1)顶部的四角处均固定连接有竖杆(2),位于同侧的两个竖杆(2)的顶端通过横板(3)固定连接,所述底板(1)的上方设置有搅拌壳(4),所述横板(3)远离搅拌壳(4)一侧的中点处固定连接有轴承(5),所述轴承(5)远离横板(3)的一侧固定连接有支撑杆(6),所述支撑杆(6)靠近搅拌壳(4)的一端依次贯穿轴承(5)和横板(3)且延伸至横板(3)的外部,两个支撑杆(6)之间通过搅拌壳(4)固定连接,所述搅拌壳(4)顶部的中点处固定连接有搅拌电机(7),所述搅拌电机(7)的输出轴上固定连接有搅拌转轴(8),所述搅拌转轴(8)的底端贯穿搅拌壳(4)且延伸至其内部,位于搅拌壳(4)内部的搅拌转轴(8)的表面固定连接有搅拌杆(9),所述搅拌壳(4)顶部的左右两侧均开设有投料口(10),所述搅拌壳(4)内壁底部的中点处开设有出料口(11),所述搅拌壳(4)的底部且对应出料口(11)的位置设置有与其配合使用的出料盖(12),所述支撑杆(6)的表面且远离横板(3)的一侧固定连接有驱动板(13),所述驱动板(13)前侧的底部开设有移动槽(14),所述底板(1)顶部的右侧对称设置有两个固定板(15),所述固定板(15)的右侧固定连接有气缸(16),所述气缸(16)的左端贯穿固定板(15)且延伸至其外部固定连接有驱动块(17),所述驱动块(17)远离搅拌壳(4)的一侧固定连接有与移动槽(14)相适配的驱动杆(18),所述驱动杆(18)靠近搅拌壳(4)的一端依次贯穿驱动块(17)和移动槽(14)且延伸至移动槽(14)的外部;所述搅拌转轴8具有中空腔,在所述中空腔的顶部固定设置有固定块25,在所述固定块25的下方固定设置有电磁铁26,在所述电磁铁26的下方间隔设置有第一磁铁27,所述电磁铁26与所述第一磁铁27之间通过连接绳28固定连接,每个搅拌杆9靠近所述搅拌转轴8的一侧和远离所述搅拌转轴8的一侧分别设置有第二磁铁30和滑块32,所述滑块32和所述第二磁铁30通过缓冲弹簧31固定连接,在所述滑块32的上方固定设置有搅拌片33,所述搅拌杆9分为多对对称设置的左搅拌杆和右搅拌杆,每对所述左搅拌杆和右搅拌杆的第二磁铁30之间通过拉绳29固定连接,在所述中空腔对应每个所述拉绳

29上套设有拉环34,每对所述左搅拌杆和右搅拌杆的上的所述第二磁铁30异性相吸,每个所述拉环34之间通过牵拉绳固定连接,且最上方的所述拉环34上端与所述第一磁铁27的下端通过固定绳连接。

2.根据权利要求1所述的一种高效石油加工搅拌装置,其特征在于:所述底板(1)的底部固定连接有配重板(19),所述配重板(19)的底部固定连接有减震垫(20)。

3.根据权利要求1所述的一种高效石油加工搅拌装置,其特征在于:所述底板(1)的前侧开设有卸料槽(21)。

4.根据权利要求1所述的一种高效石油加工搅拌装置,其特征在于:所述支撑杆(6)的顶部与底部均固定连接有加固块(22),所述加固块(22)靠近搅拌壳(4)的一侧与其固定连接。

5.根据权利要求1所述的一种高效石油加工搅拌装置,其特征在于:所述搅拌壳(4)的顶部且对应搅拌电机(7)的位置设置有保护罩(23)。

6.根据权利要求1所述的一种高效石油加工搅拌装置,其特征在于:所述搅拌壳(4)的顶部且对应投料口(10)的位置设置有投料挡板(24)。
