1.一种异形印章石的拖拽抛光方法，其特征在于：包括如下步骤：

(1)将生物高分子材料与水混合，然后搅拌均匀，获得浓度为13～60wt％的基液，再将硬质磨料以25-55wt％的量加入该基液中，分散均匀后，获得生物高分子凝胶浆料；上述硬质磨料为金刚石、碳化物、硼化物和氧化物中的至少一种，上述生物高分子材料为纤维素、壳聚糖、琼脂糖、葡甘聚糖、海藻酸钠、明胶和黄原胶中的至少一种；

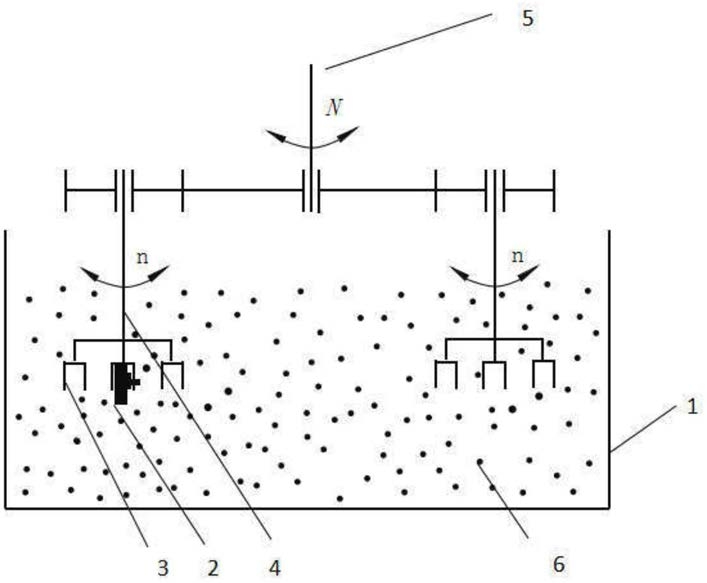

(2)将待抛光的异形印章石安装并夹紧在拖拽抛光机的夹具上，该夹具通过一旋转机构与主轴连接，该旋转机构可带动工件绕一中心公转，并同时带动工件自转；

(3)将步骤(1)所得的生物高分子凝胶浆料置于容器中，然后将安装并夹紧在拖拽抛光机的夹具上的待抛光的异形印章石浸入上述容器中的生物高分子凝胶浆料内，启动拖拽抛光机进行加工，上述拖拽抛光机的主轴的转速为20-100rpm，加工的时间为10-80min。

2.如权利要求1所述的拖拽抛光方法，其特征在于：所述硬质磨料的粒径为5nm-40μm。

3.如权利要求1所述的拖拽抛光方法，其特征在于：所述基液的浓度为15-50wt％。

4.如权利要求1所述的拖拽抛光方法，其特征在于：所述步骤(1)中，将所述硬质磨料以

30-50wt％的量加入所述基液中。

5.如权利要求1所述的拖拽抛光方法，其特征在于：所述步骤(1)中的分散的方式为超声分散或剪切分散。

6.如权利要求5所述的拖拽抛光方法，其特征在于：所述分散的时间为5-15min。

7.如权利要求1至6中任一权利要求所述的拖拽抛光方法，其特征在于：所述拖拽抛光机为乐升YH-04S拖拽抛光机。
