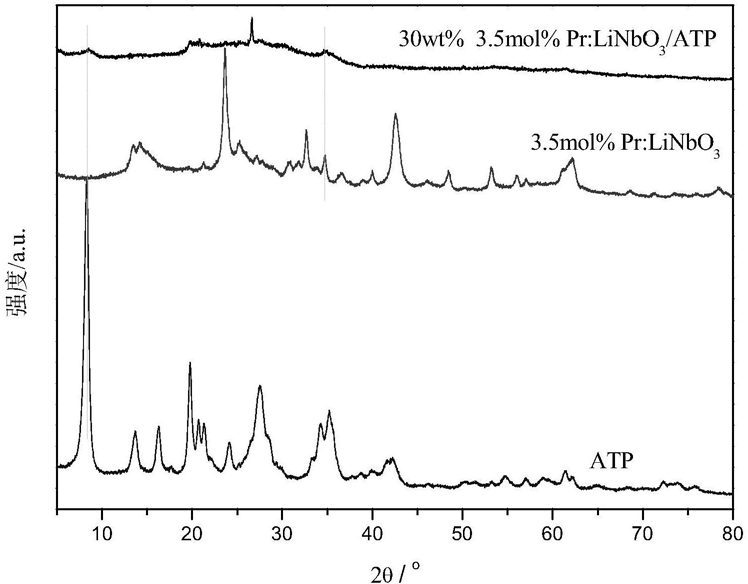

1.一种稀土掺杂铌酸锂/凹凸棒石复合光催化材料，其特征在于：所述的复合光催化材料由铌酸锂(LiNbO3)、稀土元素(RE)和凹凸棒(ATP)载体组成；其中，[Li+]:[Nb5+]:[RE]的摩尔比为1:1:x，x的范围是0.1％-5.0％；稀土掺杂铌酸锂是凹凸棒(ATP)载体质量的10％～60％。

2.一种根据权利要求1所述稀土掺杂铌酸锂/凹凸棒石复合光催化材料的制备方法，其特征在于，具体制备步骤为：(1)将氢氧化铌(H5Nb3O10)分散到0.2mol/L的草酸溶液中，转子搅拌，水浴锅加热70℃-

90℃，形成透明溶液；

(2)在步骤(1)中制备的透明溶液中滴入氨水溶液，至白色沉淀完全析出；

(3)取步骤(2)中下层悬浊液，离心机离心后得沉淀物，蒸馏水洗涤，离心两次；

(4)将步骤(3)中洗涤后的沉淀物溶解于0.04mol/L的柠檬酸溶液中，将一水合氢氧化锂(LiOH·H2O)和水合稀土硝酸盐(RE(NO3)3·6H2O)加入到溶液中反应2-3小时，反应后加入ATP，用水浴锅加热在70℃-90℃，并转子搅拌，形成透明溶液前体溶液，加热至蒸干，得凝胶；

(5)将步骤(4)中凝胶置于马弗炉中煅烧，研磨，制得稀土掺杂铌酸锂/凹凸棒石复合光催化材料。

3.根据权利要求2所述稀土掺杂铌酸锂/凹凸棒石复合光催化材料的制备方法，其特征在于：所述的氢氧化铌与草酸的摩尔比小于或等于2:15。

4.根据权利要求2所述稀土掺杂铌酸锂/凹凸棒石复合光催化材料的制备方法，其特征在于：所述的离心机转速为8000r/min，离心时间为2min。

5.根据权利要求2所述稀土掺杂铌酸锂/凹凸棒石复合光催化材料的制备方法，其特征在于：所述的稀土元素RE为Ce3+、Pr3+、Er3+、Tm3+，Yb3+、Y3+、Sm3+或La3+。

6.根据权利要求2所述稀土掺杂铌酸锂/凹凸棒石复合光催化材料的制备方法，其特征在于：所述的马弗炉煅烧温度为500℃-600℃，煅烧时间为8-12h。

7.一种根据权利要求1-6任一项所述稀土掺杂铌酸锂/凹凸棒石复合光催化材料的应用，其特征在于，所述复合光催化材料用于光催化固氮。
