专利号: 2018115165804
申请人: 叶喜喜
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

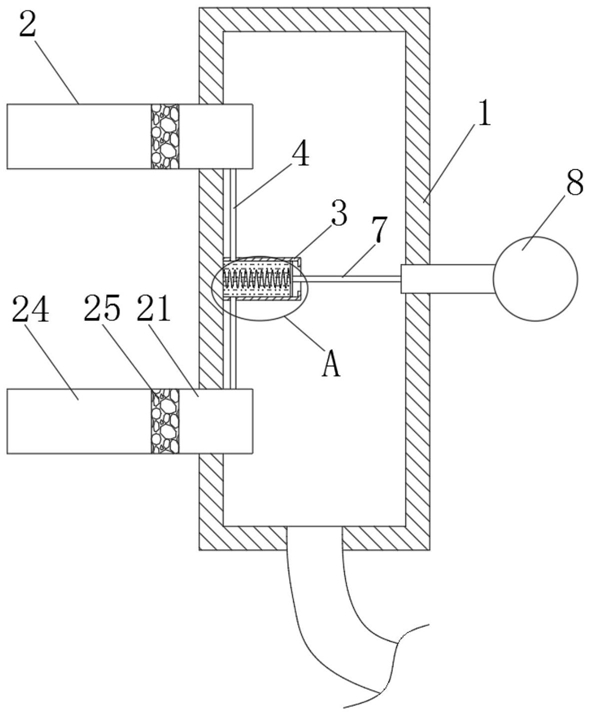

1.一种便于拔插的电力插头,包括插头本体(1),其特征在于,所述插头本体(1)为空腔结构,所述插头本体(1)上固定连接有两个导电片(2),每个所述导电片包括一个基体(21),所述基体(21)位于插头本体(1)外的一侧固定连接有一个骨架(22),所述骨架(22)为硬质片状结构,所述骨架(22)的两侧均胶合固定有一个伸缩囊(23),每个所述伸缩囊(23)远离对应骨架(22)的一侧均胶合固定有一个铜片(24),每个所述铜片(24)均电性连接有一个同位线(26),所述同位线(26)远离对应铜片(24)的一端与相应位置的基体(21)电性连接;

所述插头本体(1)内壁固定连接有一个圆筒(3),所述圆筒(3)与导电片位于插头本体(1)的同一个侧壁,所述圆筒(3)内密封滑动连接有一个活塞板(5),所述圆筒(3)的内部设置有一个导电弹簧(6),所述导电弹簧(6)的两端分别与活塞板(5)和圆筒(3)固定连接,两个所述基体(21)分别与导电弹簧(6)的两端电性连接,所述活塞板(5)远离导电弹簧(6)的一端固定连接有一个台阶轴(7),所述台阶轴(7)贯穿插头本体(1)的侧壁并滑动连接,所述台阶轴(7)位于插头本体(1)外的部分固定连接有一个把手(8);

所述圆筒(3)侧壁连通有两个硬管(4),每个所述伸缩囊(23)均连通有一个软管(27),每个所述软管(27)均与对应位置的硬管(4)密封连通。

2.根据权利要求1所述的一种便于拔插的电力插头,其特征在于,每个所述铜片(24)与对应位置的基体(21)均共同胶合有一个橡胶板(25)。

3.根据权利要求1所述的一种便于拔插的电力插头,其特征在于,所述圆筒(3)内充有矿物油等绝缘液体。

4.根据权利要求1所述的一种便于拔插的电力插头,其特征在于,所述圆筒(3)靠近把手(8)的一侧设置有环形的挡块。
