专利号: 201811516614X
申请人: 江苏华淼电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

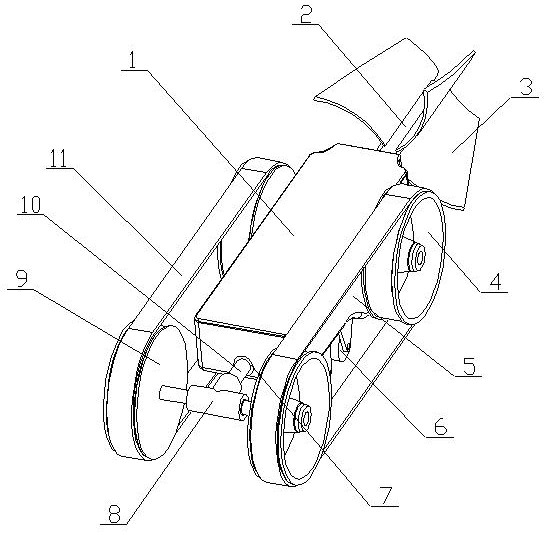

1.一种道路排水槽清洁器,其特征是:由主体装置和动力清洁装置组成,主体装置由盖板、驱动、主壳体、支托辊、轴承、连接架、辅助轮、支撑杆、传动皮带、前端支托颈、固定架、弹性杆、紧固螺母和连接轴组成,盖板置于主壳体顶部,前端支托颈置于主壳体前端,所述前端支托颈上开有U型槽,且U型槽开口朝上,固定架置于主壳体内,所述固定架为U型结构,所述固定架中部位置开有贯穿孔,连接轴从贯穿孔内穿过,且两端分别通过轴承从主壳体的两侧穿出,两个驱动轮分别置于连接轴的两端,紧固螺母可转动的置于主壳体后端内壁上,支撑杆贯穿紧固螺母,且和紧固螺母相螺接,所述支撑杆一端位于主壳体内,多个弹性杆分别置于支撑杆一端上,所述弹性杆一端和主壳体壁相接触,所述支撑杆另一端通过轴承穿过主壳体后端置于主壳体外,连接架置于支撑杆另一端上,转动轴可转动的置于连接架上,两个辅助轮分别置于转动轴的两端,且分别和两个驱动轮相对应,所述移动轮通过传动皮带和对应的驱动轮相连接,所述主壳体底部向上内弯形成安装槽,支托辊置于安装槽内,且两端分别和主壳体相连接,所述支撑杆的长度为壳体长度的一半,所述驱动轮和辅助轮大小一致,所述驱动轮外圈开有环形凹槽,所述辅助轮外圈开有环形凹槽,动力清洁装置由安装套管、清洁刮片、驱动杆、耐磨衬套、斜齿轮、蓄电池和驱动电机组成,蓄电池置于壳体内,且位于固定架和支撑杆一端之间,驱动电机置于蓄电池上,且通过电源线和蓄电池相连接,所述驱动电机的电机轴一端通过轴承穿过固定架一侧置于固定架内,所述电机轴一端上置有斜齿轮,所述连接轴上置有斜齿轮,且和电机轴上的斜齿轮相啮合,驱动杆一端通过轴承穿过固定架另一侧置于固定架内,驱动杆另一端穿过前端支托颈上的U型槽置于前端支托颈外,所述驱动杆上套置有耐磨衬套,且位于U型槽内,所述驱动杆一端上置有斜齿轮,且和连接轴上的斜齿轮相啮合,安装套管套置于驱动杆另一端上,多个清洁刮片一侧等角度置于安装套管外侧,所述清洁刮片的另一侧为斜面。

2.根据权利要求1所述的一种道路排水槽清洁器,其特征在于所述U型槽的宽度从上向下逐渐减小,便于将驱动杆卡进U型槽内进行固定。

3.根据权利要求1所述的一种道路排水槽清洁器,其特征在于所述支托辊的直径中间大、两端小,能够形成弧形结构,进而能够和排水槽底部的弧形面相贴合。

4.根据权利要求3所述的一种道路排水槽清洁器,其特征在于所述支托辊底部从安装槽内突出,使支托辊和排水槽槽底相接触,进行支托。

5.根据权利要求1所述的一种道路排水槽清洁器,其特征在于所述主壳体和前端支托颈为一体成型。

6.根据权利要求1所述的一种道路排水槽清洁器,其特征在于所述传动皮带位于环形凹槽内,能够对传动皮带进行限位,避免传动皮带从驱动轮或者辅助轮上脱离。

7.根据权利要求1所述的一种道路排水槽清洁器,其特征在于所述清洁刮片为弹性片,所述清洁刮片为弧形结构。

8.根据权利要求1所述的一种道路排水槽清洁器,其特征在于所述弹性杆一端和主壳体壁相接触,能够对支撑杆进行支撑,在支撑杆偏转时进行支撑、减震、使辅助轮和沟槽槽壁相接触,进而适用不同地形。

9.根据权利要求7所述的一种道路排水槽清洁器,其特征在于所述清洁刮片和驱动杆配合,能够对排水槽槽壁上的垃圾物进行清理。

10.根据权利要求1所述的一种道路排水槽清洁器,其特征在于对排水槽清洁时,多个所述清洁刮片转动,并沿着排水槽进行移动,能够将排水槽槽壁上的垃圾物清理掉,并且将排水槽内的垃圾物沿着排水槽进行推移。
