专利号: 2018115173887
申请人: 厦门佰明光电股份有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 照明
更新日期:2023-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

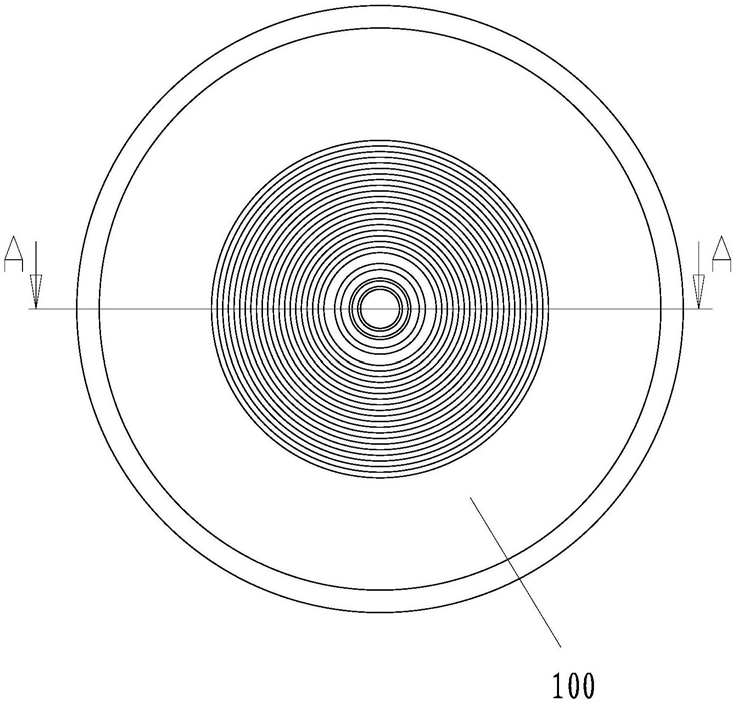

摘要:

权利要求书:

1.一种透镜单元,其特征在于,所述透镜单元包括进光面及出光面;靠近所述进光面的一侧设置有光源;所述进光面上设置有第一受光区域、第二受光区域、第三受光区域;所述第一受光区域具体由多个沿与光路方向相反的方向凸起的第一受光凸条相互平行排列形成;所述第二受光区域设置于所述第一受光区域的上,且所述第二受光区域具体由多个沿与光路方向相反的方向凸起的第二受光凸条相互平行排列形成,所述第一受光凸条与第二受光凸条相互垂直;所述第三受光区域设置于所述第二受光区域上;光线自光源发出经由第一受光区域、第二受光区域及第三受光区域折射扩散发出。

2.根据权利要求1所述的一种透镜单元,其特征在于,所述光源正对所述第三受光区域所在位置设置。

3.根据权利要求1所述的一种透镜单元,其特征在于,所述第三受光区域设置于所述第二受光区域的中部,所述第二受光区域设置于所述第一受光区域的中部。

4.根据权利要求1所述的一种透镜单元,其特征在于,所述第三受光区域具体为一方形受光区域。

5.根据权利要求4所述的一种透镜单元,其特征在于,所述第三受光区域具体为沿光路方向凹进的方形凹部。

6.根据权利要求4所述的一种透镜单元,其特征在于,所述第三受光区域具体为沿与光路方向相反的方向凸起的方向凸部。

7.根据权利要求1所述的一种透镜单元,其特征在于,所述第一受光凸条沿第一方向的截面与所述第二受光凸条沿第二方向的截面形状相同,所述第一方向与第二方向相互垂直。

8.一种条形多功能汽车灯,其特征在于采用了上述权利要求1至7中任意一项权利要求所述的一种透镜单元;还包括条形面罩、光源、电路板、底座;所述透镜单元沿所述条形面罩的长度方向排列设置于所述灯罩面向所述电路板的一面;所述光源对应所述透镜单元所在的位置沿所述电路板长度方向排列设置。

9.一种矩形多功能汽车灯,其特征在于采用了上述权利要求1至7中任意一项权利要求所述的一种透镜单元;还包括矩形面罩、光源、电路板、底座;所述透镜单元设置于所述矩形面罩的两侧,且设置于所述矩形面罩面向所述电路板的一面;所述光源对应所述透镜单元所在位置设置于所述电路板上;所述矩形面罩上,所述透镜单元之间还设置有一放射透镜。
