专利号: 2018115178664
申请人: 台州市路桥绿康蓄电自动喷雾器厂
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

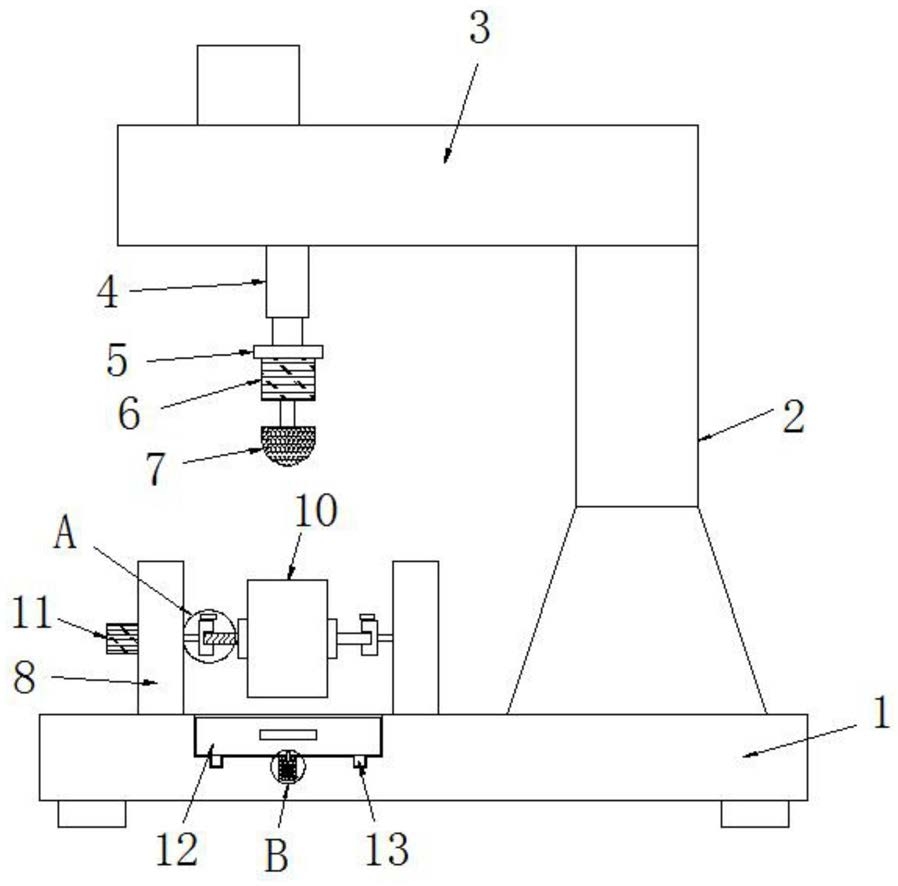

1.车辆轮毂研磨设备,包括底座(1),其特征在于:所述底座(1)的上端右侧壁固定设有支撑柱(2),所述支撑柱(2)的上端横向设有支撑板(3),所述支撑板(3)的下端右侧与支撑柱(2)的上端固定连接,所述支撑板(3)的下端左侧固定设有液压缸(4),所述液压缸(4)的活塞杆末端固定连接有安装板(5),所述安装板(5)的下端固定设有第一电机(6),所述第一电机(6)的输出端通过第一联轴器固定连接有第一转轴,所述第一转轴远离第一电机(6)的一端固定有研磨球(7),所述底座(1)的上端位于研磨球(7)的下方固定连接有两个固定板(8),两个所述固定板(8)呈对称设置,两个所述固定板(8)之间横向设有支撑轴(9),所述支撑轴(9)的两端均设有第二转轴,两个所述第二转轴远离支撑轴(9)的一端分别与两个所述固定板(8)相对的侧壁转动连接,远离所述支撑柱(2)的固定板(8)的侧壁固定设有第二电机(11),靠近所述第二电机(11)的第二转轴远离支撑轴(9)的一端贯穿对应所述固定板(8)的侧壁并通过第二联轴器与第二电机(11)的输出端固定连接,所述支撑轴(9)的轴壁设有轮毂(10),所述支撑轴(9)的轴壁设有用于对轮毂(10)限位的夹紧机构,所述底座(1)的上端位于两个所述固定板(8)之间开设有凹槽,所述凹槽的前侧壁贯穿底座(1)的前侧壁,所述凹槽的内部设有碎渣收集盒(12),所述碎渣收集盒(12)的下端对称固定连接有两个滑板(13),所述凹槽的槽底与两个所述滑板(13)的位置对应处均开设有滑槽,两个所述滑板(13)分别与两个所述滑槽滑动连接,所述底座(1)的内部位于凹槽的下方前侧设有空腔,所述空腔的内部设有卡紧机构,所述夹紧机构包括对称设置在支撑轴(9)轴壁上的第一夹板(17)和第二夹板(18),所述第一夹板(17)固定设置在支撑轴(9)的轴壁上,所述支撑轴(9)的轴壁左侧设有螺纹,所述第二夹板(18)通过螺纹与支撑轴(9)的轴壁螺纹连接,所述轮毂(10)位于第一夹板(17)和第二夹板(18)之间,所述卡紧机构包括横向设置在空腔内部的滑块(19),所述滑块(19)与空腔的侧壁滑动连接,所述滑块(19)的下端固定连接有弹簧(20),所述弹簧(20)的下端与空腔的底部固定连接,所述滑块(19)的上端固定连接有卡杆(21),所述卡杆(21)的上端贯穿空腔的顶部并与碎渣收集盒(12)的前侧壁卡接,所述滑块(19)的前侧壁固定连接有移动杆(22),所述底座(1)的前侧壁与移动杆(22)的位置对应处竖直设有条形孔,所述移动杆(22)远离滑块(19)的一端穿过条形孔向外延伸,两个所述第二转轴相对的一端均固定连接有U形块(14),所述支撑轴(9)的两端分别延伸至两个所述U形块(14)的内部,两个所述U形块(14)的上端均螺纹连接有螺杆(15),所述支撑轴(9)的轴壁与两个所述螺杆(15)的位置对应处均开设有螺纹孔,两个所述螺杆(15)均通过螺纹孔分别与支撑轴(9)的两端紧固连接,两个所述螺杆(15)的上端均固定连接有转轮(16)。

2.根据权利要求1所述的车辆轮毂研磨设备,其特征在于:所述碎渣收集盒(12)的前侧壁固定设有把手。

3.根据权利要求1所述的车辆轮毂研磨设备,其特征在于:所述支撑板(3)的上端固定设有液压泵,所述液压缸(4)的输入端通过导管与液压泵的输出端固定连接。

4.根据权利要求1所述的车辆轮毂研磨设备,其特征在于:所述底座(1)的下端四角处均固定设有支撑块。
