1.一种形貌可控的硫化钴的制备方法，其特征在于，包括如下步骤：(1)将无机酸钴盐、半胱氨酸在溶剂体系中进行水热反应，得到水热反应产物；所述溶剂体系为乙醇-乙醚混合溶剂、乙醇-乙醚-水混合溶剂或乙醇-乙醚-丙三醇混合溶剂；

(2)将步骤(1)所述水热反应产物依次进行干燥、研磨和煅烧，得到硫化钴；所述煅烧在氮气保护下进行。

2.根据权利要求1所述的制备方法，其特征在于，步骤(1)中所述无机酸钴盐为氯化钴或硝酸钴；所述无机酸钴盐与半胱氨酸的摩尔比为1:1。

3.根据权利要求1所述的制备方法，其特征在于，步骤(1)中所述水热反应的温度为130～150℃，水热反应的时间为20～28h。

4.根据权利要求1所述的制备方法，其特征在于，所述步骤(2)中煅烧的温度为350～

450℃，保温时间为1～3h，升温至所述煅烧温度的升温速率为5℃/min。

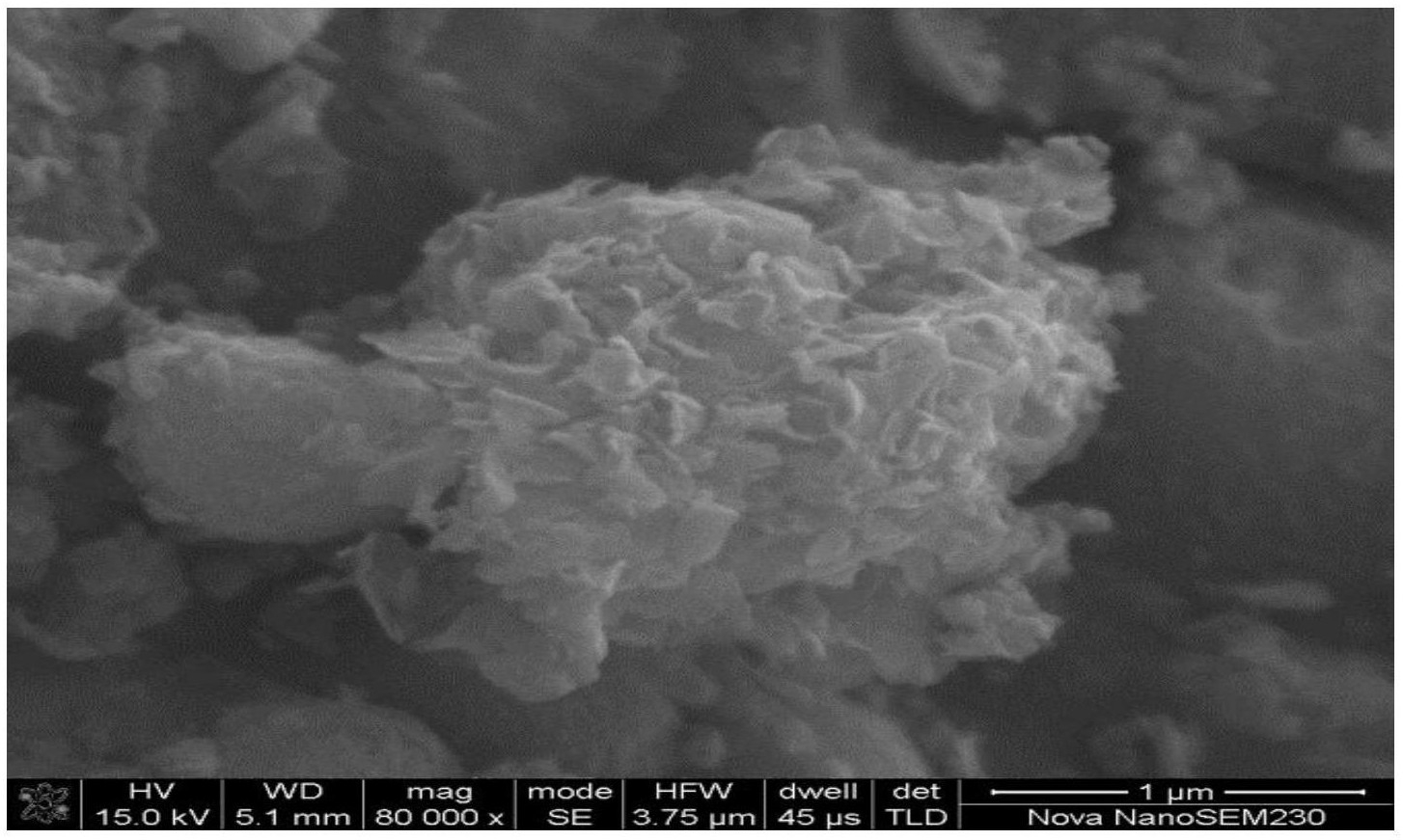

5.权利要求1～4任意一项所述制备方法制备的硫化钴。

6.一种硫化钴/氮掺杂碳纳米管催化剂，其特征在于，所述催化剂由权利要求5所述的硫化钴和氮掺杂碳纳米管混合得到；所述硫化钴和氮掺杂碳纳米管的质量比为1:1.5～3。

7.根据权利要求6所述硫化钴/氮掺杂碳纳米管催化剂，其特征在于，所述氮掺杂碳纳米管的制备方法包括如下步骤：将碳纳米管、三聚氰胺和水混合进行水热反应；将水热反应产物依次进行干燥、研磨、煅烧和研磨，得到氮掺杂碳纳米管；所述煅烧在氮气保护下进行。

8.根据权利要求7所述硫化钴/氮掺杂碳纳米管催化剂，其特征在于，所述水热反应的温度为110～130℃，水热反应的时间为20～28h。

9.根据权利要求7所述硫化钴/氮掺杂碳纳米管催化剂，其特征在于，所述煅烧的温度为600～700℃，保温时间为1～3h，升温至所述煅烧温度的升温速率为5℃/min。

10.权利要求6～9任一项所述硫化钴/氮掺杂碳纳米管催化剂在金属-空气电池和燃料电池中的应用。
