专利号: 2018115210227
申请人: 湖南科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

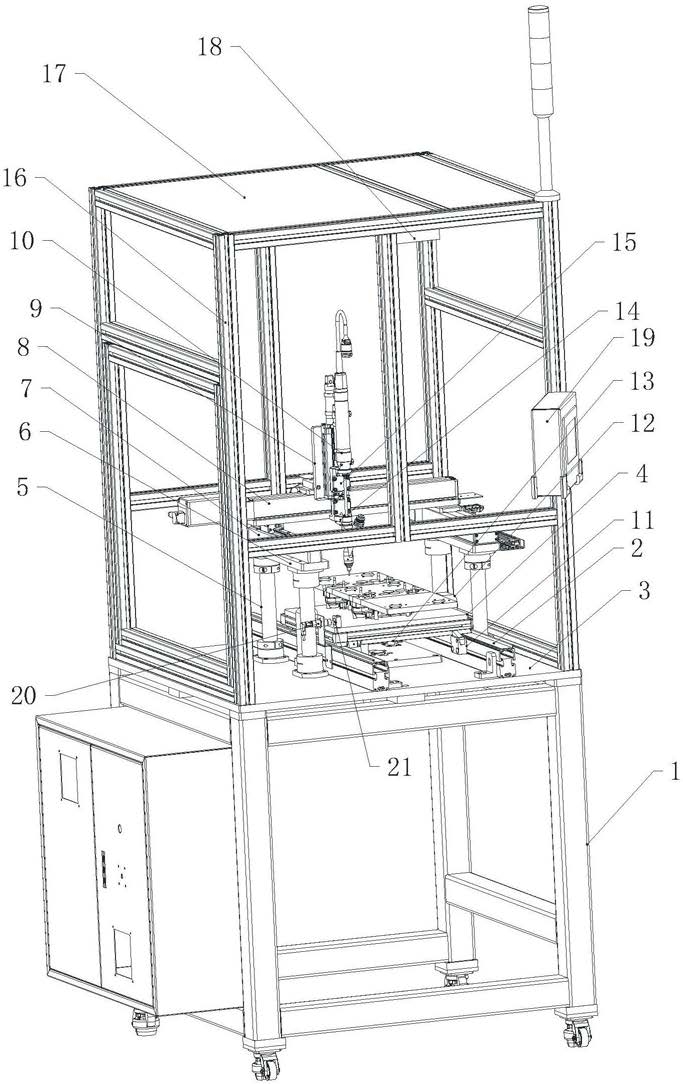

1.一种拧螺钉装置,包括底架(1)和输送轨道(2),所述底架(1)上端连接有台板(3),所述输送轨道(2)架设在所述台板(3)上部,其特征在于:所述输送轨道(2)上设有托盘(4),输送轨道(2)两侧的台板(3)上端连接有支撑立柱(5),所述支撑立柱(5)顶部设有平行板(6),所述平行板(6)上端设有X向移动组件(7),所述X向移动组件(7)上端连接有Y向移动组件(8),Y向移动组件(8)在所述X向移动组件(7)上端进行X向移动;所述Y向移动组件(8)一侧设有Z向移动组件(9),Z向移动组件(9)在所述Y向移动组件(8)一侧进行Y向移动,所述Z向移动组件(9)内侧连接有拧螺钉组件(10),所述拧螺钉组件(10)在所述Z向移动组件(9)内侧进行Z向移动,拧螺钉组件(10)在所述X向移动组件(7)的带动下进行X向移动,拧螺钉组件(10)在所述Y向移动组件(8)的带动下进行Y向移动;

所述输送轨道(2)的内侧设有挡停机构(11),所述托盘(4)在所述挡停机构(11)的限位下定位于所述拧螺钉组件(10)的下方。

2.根据权利要求1所述的一种拧螺钉装置,其特征在于:所述台板(3)上端连接有限位块(12),所述限位块(12)设置在所述输送轨道(2)的两侧,限位块(12)上端向内侧弯曲并对所述输送轨道(2)上的托盘(4)进行限位;

所述托盘(4)下方设有顶升机构(13),顶升机构(13)包括安装板(1301)、光轴(1302)、顶升板(1303)和顶升气缸(1304),所述安装板(1301)连接在所述台板(3)上端,所述光轴(1302)连接在所述安装板(1301)的角部并向下延伸到所述台板(3)的下部,所述顶升板(1303)连接在所述光轴(1302)的顶部,所述顶升气缸(1304)连接在所述顶升板(1303)的下方,顶升气缸(1304)驱动所述顶升板(1303)沿所述光轴(1302)上下移动。

3.根据权利要求1所述的一种拧螺钉装置,其特征在于:所述X向移动组件(7)包括X向电缸(701)、X向滑块(702)、第一拖链(703)和第一链槽(704);所述X向电缸(701)连接在所述平行板(6)的上端,所述X向滑块(702)设置在所述X向电缸(701)上端,X向滑块(702)滑动于所述X向电缸(701)上方;所述第一拖链(703)设置在所述第一链槽(704)内部,所述第一链槽(704)连接在所述平行板(6)的外侧,第一拖链(703)的一端与所述Y向移动组件(8)连接。

4.根据权利要求3所述的一种拧螺钉装置,其特征在于:所述Y向移动组件(8)包括Y向电缸(801)、Y向滑动板(802)、Y向滑块(803)、第二拖链(804)和第二链槽(805);所述Y向电缸(801)连接在Y向滑动板(802)上端,所述Y向滑动板(802)连接在所述X向滑块(702)的上端,所述Y向滑块(803)设置在所述Y向电缸(801)上端,Y向滑块(803)滑动于所述Y向电缸(801)上方;所述第二拖链(804)设置在所述第二链槽(805)内部,所述第二链槽(805)连接在所述Y向滑动板(802)的外侧,第二拖链(804)的一端与所述Z向移动组件(9)连接。

5.根据权利要求4所述的一种拧螺钉装置,其特征在于:所述Z向移动组件(9)包括转接座(901)、Z向安装板(902)、第一Z向气缸(903)和Z向滑轨(904);所述转接座(901)连接在所述Y向滑块(803)的上端,所述Z向安装板(902)连接在所述转接座(901)的侧部,所述第一Z向气缸(903)连接在所述Z向安装板(902)的侧部,所述Z向滑轨(904)连接在所述第一Z向气缸(903)的侧部,所述第一Z向气缸(903)下端连接有过渡盘(14);所述过渡盘(14)连接有导向座(15),过渡盘(14)连接拧螺钉组件(10),所述导向座(15)侧部连接拧螺钉组件(10),第一Z向气缸(903)驱动所述导向座(15)沿所述Z向滑轨(904)上下移动,导向座(15)顶端连接有第二Z向气缸(905)。

6.根据权利要求5所述的一种拧螺钉装置,其特征在于:所述拧螺钉组件(10)包括直式拧紧扳手(1001)、拧紧轴(1002)、夹持件(1003)和调节件(1004),所述拧紧轴(1002)上端连接所述直式拧紧扳手(1001),拧紧轴(1002)穿过所述过渡盘(14)并从所述夹持件(1003)伸出;所述调节件(1004)连接在所述夹持件(1003)的一侧,拧紧轴(1002)从所述调节件(1004)的末端穿过。

7.根据权利要求1所述的一种拧螺钉装置,其特征在于:所述台板(3)上方连接有顶架(16),所述顶架(16)连接有护罩(17),所述护罩(17)下方连接有照明灯具(18),顶架(16)侧部连接有触控屏(19)。

8.根据权利要求1所述的一种拧螺钉装置,其特征在于:所述输送轨道(2)侧部连接有RFID读写器(20),RFID读写器(20)用于对托盘(4)上的RFID身份标签(21)进行读取。

9.一种拧螺钉方法,其特征在于:包括:

步骤一:将待拧螺钉的产品置于托盘(4)上,通过输送轨道(2)输送至拧螺钉的工位;

步骤二:通过挡停机构(11)对托盘(4)阻挡后使托盘(4)停止运动,并对托盘(4)进行限位;

步骤三:读取托盘(4)上的身份信息,判断待拧螺钉的产品是否合格,当产品被判定为不合格时,挡停机构(11)解除对产品的限制使未拧螺钉的产品移走;

当产品被判定为合格时,根据待拧螺钉的产品上螺钉轨迹和位置信息,调节X向移动组件(7)、Y向移动组件(8)和Z向移动组件(9)依次使拧螺钉组件(10)对产品上的螺钉进行拧紧;

步骤四:对拧螺钉的数据信息进行记录,并将记录的数据信息写入到对应托盘(4)上的RFID标签中,所述数据信息包括拧螺钉正常和拧螺钉异常,数据信息用于下一工位判断是否对产品执行操作;

步骤五:拧螺钉完毕后,挡停机构(11)解除对托盘(4)的限制,使托盘(4)输送到下一工位。
