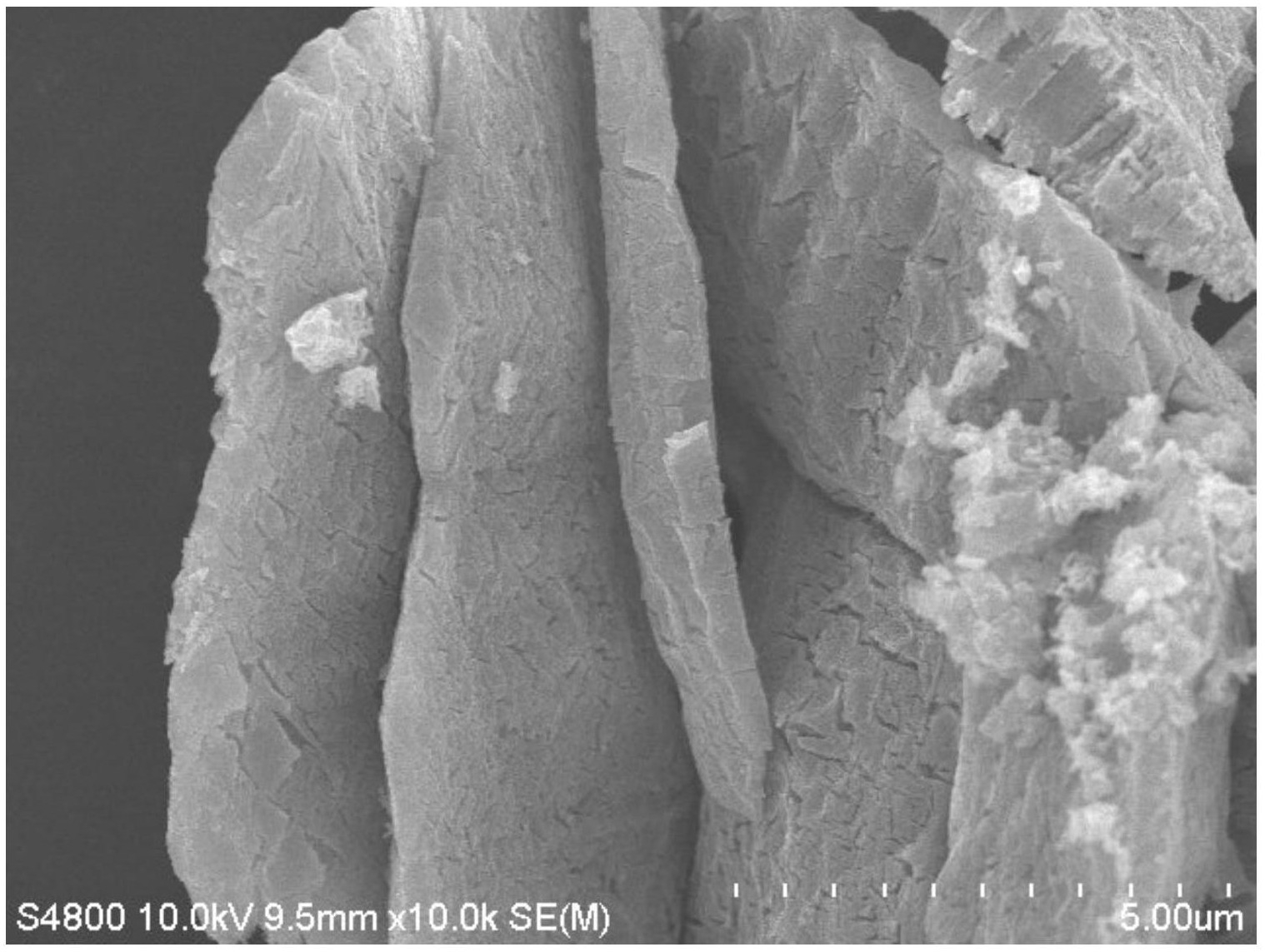

1.一种使用CuMnOx催化剂催化消除CO的方法，其特征在于，CuMnOx催化剂呈片状，以O2为氧化剂催化消除CO，在O2浓度只有1％的条件下，CO在30℃即开始被氧化成CO2，在108-115℃即被全部氧化为CO2，50％的CO被氧化的温度为65-70℃。

2.根据权利要求1所述的一种使用CuMnOx催化剂催化消除CO的方法，其特征在于，CO和O2的摩尔比例为1：1，CO和O2的总摩尔数占反应气总摩尔数的2％。

3.根据权利要求1所述的一种使用CuMnOx催化剂催化消除CO的方法，其特征在于，使用的催化剂以Cu(NO3)2作为铜前体和Mn(NO3)2水溶液作为锰前体，以草酸铵作为沉淀剂，采用共沉淀法制备CuMnOx催化剂。

4.根据权利要求1-3任一项所述的一种使用CuMnOx催化剂催化消除CO的方法，其特征在于，使用的CuMnOx催化剂的制备包括以下步骤：(1)将Cu(NO3)2和Mn(NO3)2水溶液混合得到铜-锰混合溶液，搅拌0.5-1h使其混合均匀；

(2)在室温下，将步骤(1)所得的Cu-Mn混合溶液滴加到(NH4)2C2O4溶液中；继续在45-55℃下搅拌0.5-1h并产生沉淀，然后将混合液静置8-10h；

(3)过滤步骤(2)所得的混合液得到滤出物；

(4)将滤出物烘干得到干燥的粉末，将粉末放入马弗炉进行焙烧，焙烧温度为520-530℃，焙烧5-6h后得到CuMnOx催化剂。

5.根据权利要求4所述的一种使用CuMnOx催化剂催化消除CO的方法，其特征在于，步骤(1)中Cu和Mn的投料摩尔比为1：4-5。

6.根据权利要求5所述的一种使用CuMnOx催化剂催化消除CO的方法，其特征在于，步骤(1)中Cu和Mn的投料摩尔比为1：4.7，沉淀反应温度为51℃。

7.根据权利要求6所述的一种使用CuMnOx催化剂催化消除CO的方法，其特征在于，CuMnOx催化剂中的活性组分包括CuMn2O4和Cu1.5Mn1.5O4，其中CuMn2O4的量大于Cu1.5Mn1.5O4的量。
