专利号: 2018115256235
申请人: 福州宇卓科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

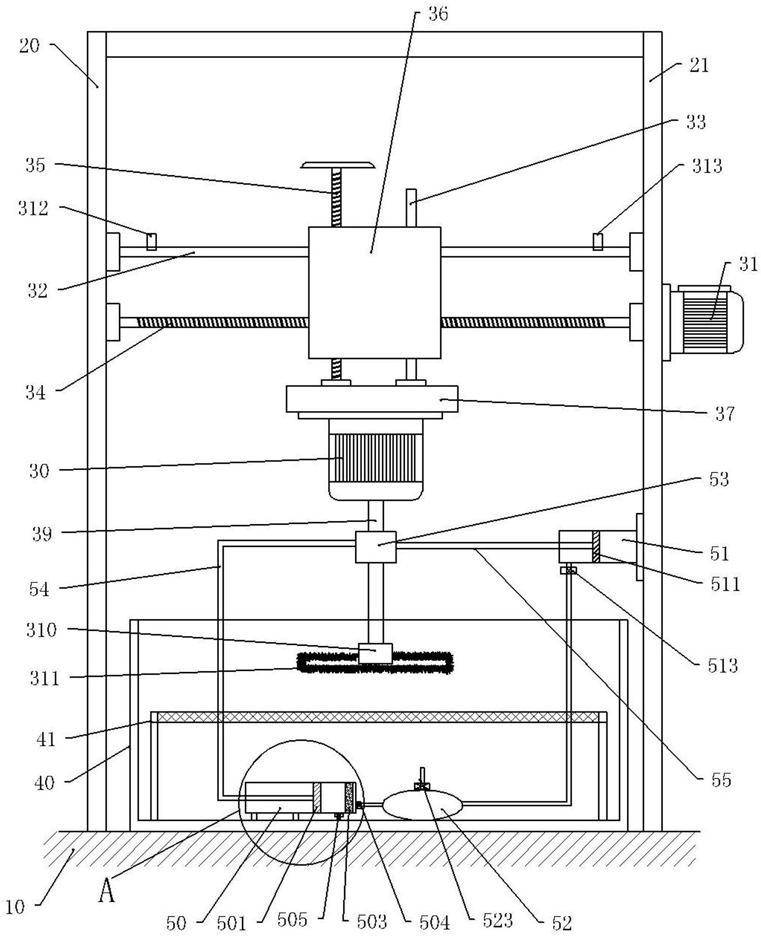

1.汽车零件清洗装置,包括基台、立柱、动力装置、清洗箱和过滤装置,立柱与基台固定连接,立柱包含左立柱和右立柱,其特征在于:动力装置包含电机一、电机二、导向轴一、导向轴二、丝杆一、丝杆二、移动座、电机安装座、传动轴和固定块,导向轴一的左、右端分别与左立柱和右立柱固定连接,导向轴一上设有左行程开关和右行程开关,电机二与右立柱固定连接,丝杆一上设有外螺纹一,丝杆二上设有外螺纹二,丝杆一右端与电机二的输出轴固定连接,丝杆一左端与左立柱转动连接,电机二上设有用于控制电机二正反转的控制器,控制器与左行程开关和右行程开关电连接,移动座与导向轴一和导向轴二滑动连接,移动座与丝杆一和丝杆二螺纹连接,丝杆二和导向轴二竖直设置,电机安装座与导向轴二下端固定连接,丝杆二下端与电机安装座转动连接,电机一固定连接在电机安装座下表面,电机一的输出轴向下伸出,传动轴上端与电机一的输出轴固定连接,固定块与传动轴下端固定连接,固定块上连接有毛刷,清洗箱设于基台上的左、右立柱之间与基台固定连接,清洗箱内设有网架;

过滤装置包含过滤桶、气缸、储能罐和滑动块,过滤桶固定于清洗箱内底部,过滤桶包含活塞一和滤网,过滤桶左端面设有开口,过滤桶右端设有出水口,出水口上设有出水单向阀,滤网设于过滤桶内右端,过滤桶上紧靠滤网左侧处设有进水口,进水口上设有进水单向阀;气缸设于清洗箱外与右立柱固定连接,气缸内设有活塞二,气缸左端设有出气口和进气口,出气口上设有出气单向阀,进气口上设有进气单向阀,气缸右端设有通气口;滑动块与传动轴转动连接,滑动块通过左推杆与活塞一固定连接,滑动块通过右推杆与活塞二固定连接;储能罐固设于清洗箱内底部,储能罐上设有进口一、进口二和出口,进口二与出气口连通,出口上设有安全阀,进口一和出水口连通。

2.根据权利要求1所述的汽车零件清洗装置,其特征在于:所述立柱使用Q235材料的方钢制成。

3.根据权利要求2所述的汽车零件清洗装置,其特征在于:所述外螺纹一、外螺纹二为梯形螺纹。

4.根据权利要求3所述的汽车零件清洗装置,其特征在于:所述梯形螺纹的螺纹升角度数为1.5°至5°。

5.根据权利要求4所述的汽车零件清洗装置,其特征在于:丝杆一的左端通过轴承与左立柱转动连接。

6.根据权利要求5所述的汽车零件清洗装置,其特征在于:所述电机二为减速电机。

7.根据权利要求6所述的汽车零件清洗装置,其特征在于:所述清洗箱和网架的制作材料为不锈钢。
