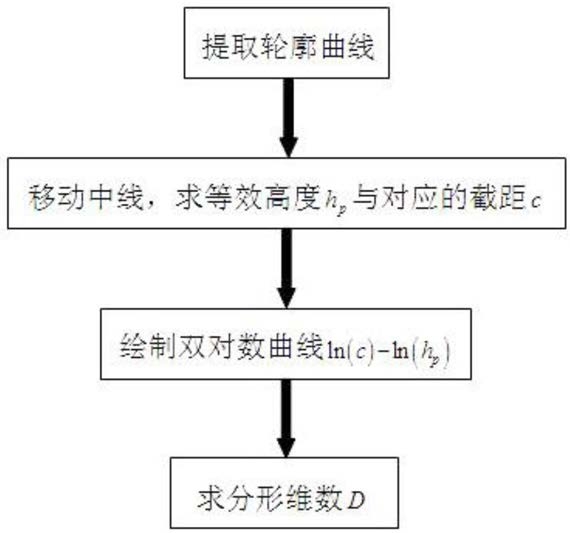

1.一种材料断裂面分形维数的计算方法，其特征在于，具体包括以下步骤：步骤1，采用图像采集设备提取材料断裂面的轮廓线，将所述轮廓线绘制于坐标系中；

步骤2，在步骤1的轮廓线上绘制中线，中线与轮廓线之间的包络面积Ap等于0，中线对应的纵坐标值为截距c；

步骤3，将中线沿轮廓线的纵轴方向平移，记录不同处中线对应的截距c，同时计算不同处中线与轮廓线的包络面积Ap；

步骤4，计算中线与轮廓线之间包络区域的等效高度hp，hp的表达式如下：式中，l为取样长度，即轮廓线在横轴上的投影长度；

步骤5，绘制步骤4所得等效高度hp与相应截距c的双对数曲线图，即ln(c)‑ln(hp)曲线图；

步骤6，计算所述材料断裂面的分形维数，如下：其中，c0为ln(c)‑ln(hp)曲线图上ln(c)＝0时对应的纵坐标值，b为相关系数，1.08≤b≤1.11。

2.根据权利要求1所述的一种材料断裂面分形维数的计算方法，其特征在于，所述步骤

1中，将材料断裂面的轮廓线绘制于二维坐标系中的具体步骤为：步骤1.1，用图像采集设备提取材料断裂面的轮廓线，将提取出的轮廓线进行灰度处理，再转换为轮廓线的数据点；

步骤1.2，根据线形走势对步骤1.1的数据点进行一阶拟合或多阶拟合，将拟合结果绘制于二维坐标系中。

3.根据权利要求2所述的一种材料断裂面分形维数的计算方法，其特征在于，所述图像采集设备为电镜。

4.根据权利要求2所述的一种材料断裂面分形维数的计算方法，其特征在于，所述图像采集设备为三维扫描仪。

5.根据权利要求2所述的一种材料断裂面分形维数的计算方法，其特征在于，所述图像采集设备为金相显微镜。

6.根据权利要求1所述的一种材料断裂面分形维数的计算方法，其特征在于，所述材料为灰口铸铁时，相关系数b为1.0842。
