专利号: 201811534585X
申请人: 象山谢海家具有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

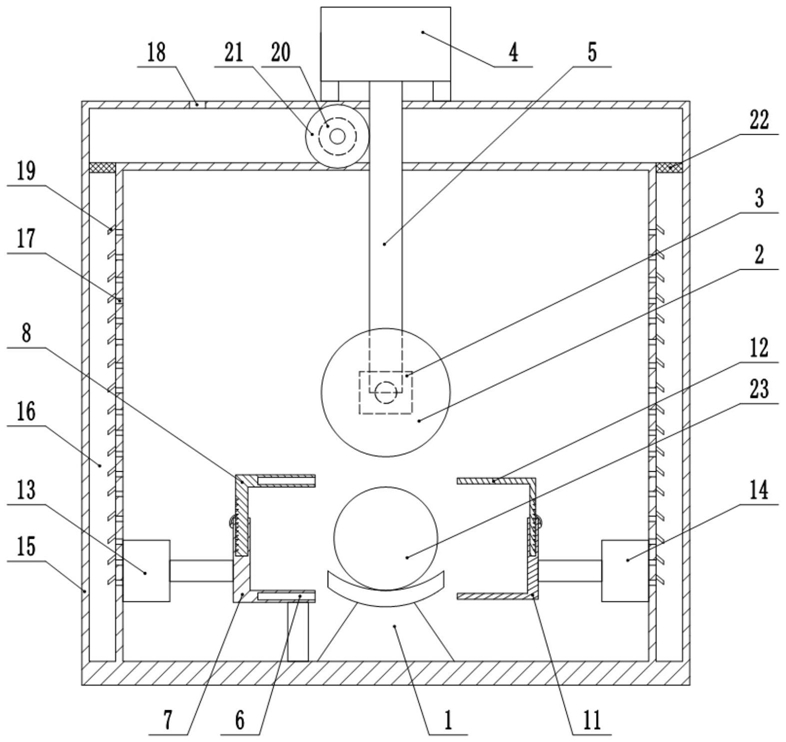

1.家具木材用切割装置,包括机架,机架上设有用于放置木材的支撑台,其特征在于:支撑台上方设有切刀、用于驱动切刀转动的第一驱动机构、以及用于驱动切刀向木材移动的第二驱动机构;机架上设有固定机构,固定机构包括滑动连接在机架上的第一限位板和第二限位板,第一限位板上开有供第二限位板插入的凹槽;所述第一限位板由第一外套板和第一内套板构成,第一内套板一端滑动连接在第一外套板一端内,第一内套板上开设有若干限位槽一,第一外套板上铰接有插入限位槽一的限位块一;第二限位板由第二外套板和第二内套板构成,第二内套板一端滑动连接在第二外套板一端内,第二内套板上均开设有若干限位槽二,第二外套板上铰接有插入限位槽二的限位块二;机架上固接有用于驱动第一限位板移动的第一气缸和用于驱动第二限位板移动的第二气缸;机架上设有防尘罩,防尘罩上设有空腔,空腔内设有负压机构,防尘罩朝向木材的侧壁上开有吸尘孔。2.根据权利要求1所述的家具木材用切割装置,其特征在于:所述第一限位板和第二限位板上均设有缓冲层。3.根据权利要求1所述的家具木材用切割装置,其特征在于:所述第二驱动机构为液压缸,液压缸的输出轴上设有轮齿,机架上转动连接有齿轮,输出轴通过轮齿与齿轮啮合,空腔内转动连接有与齿轮同轴连接的负压叶轮。4.根据权利要求1所述的家具木材用切割装置,其特征在于:所述空腔内靠近吸尘孔的一侧上设有若干沿吸尘孔向下倾斜的导尘板。5.根据权利要求3或4所述的家具木材用切割装置,其特征在于:所述空腔内设有过滤网。
