专利号: 2018115355692
申请人: 邵淦清
专利类型:发明专利
专利状态:已下证
专利领域: 信号装置
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

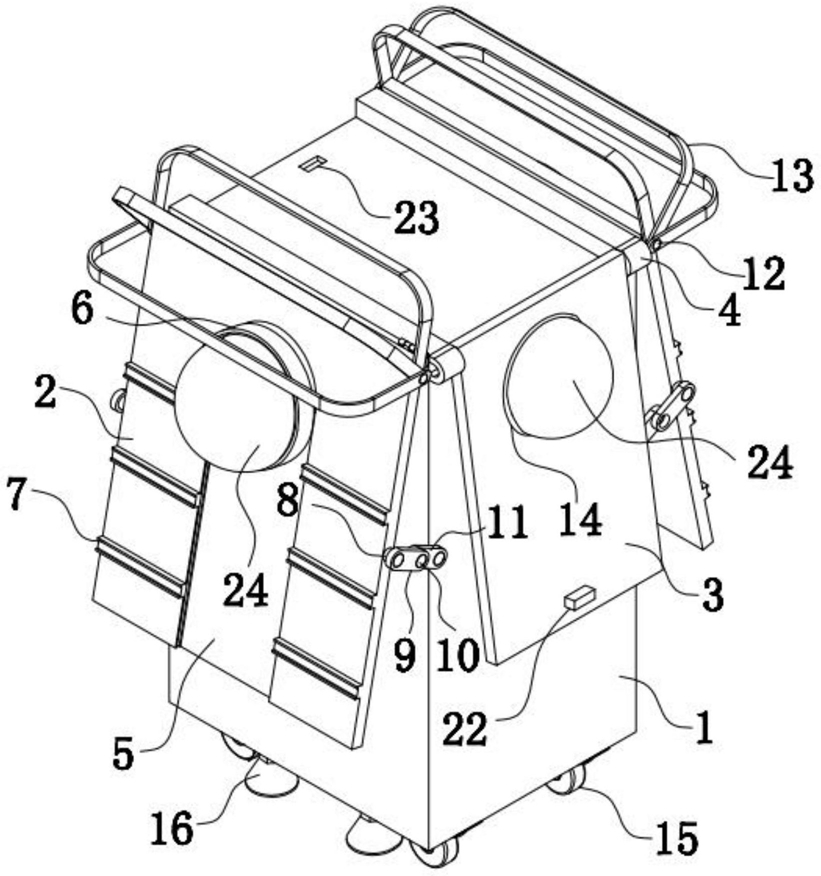

1.一种具有防水功能的信号灯,包括箱体(1),其特征在于:所述箱体(1)两侧顶部均活动连接有第一信号灯安装板(2),所述箱体(1)顶部活动安装有第二信号灯安装板(3),且箱体(1)顶部位于第二信号灯安装板(3)两侧固定安装有耳板(4),所述第一信号灯安装板(2)一侧设置有安装槽(5),所述安装槽(5)内滑动安装有安装座(6),所述安装槽(5)两侧均设置有三组等距分布的反光机构(7),所述第一信号灯安装板(2)远离安装槽(5)两侧均固定连接有第一固定销(8),两组所述第一固定销(8)一端活动连接有第一连杆(9),所述第一连杆(9)远离第一固定销(8)一端通过销轴(10)活动连接有第二连杆(11),所述第二连杆(11)远离销轴(10)一端也通过设置在箱体(1)一侧的第一固定销(8)与箱体(1)活动连接,所述第二信号灯安装板(3)一侧固定设置有安装孔(14),所述第二信号灯安装板(3)位于安装孔(14)两侧也均固定连接有销轴(10),所述第二信号灯安装板(3)通过销轴(10)贯穿于耳板(4)转动连接于箱体(1)顶部一侧,两组所述第一信号灯安装板(2)顶部两侧固定连接有第二固定销(12),所述第二固定销(12)上活动连接有防雨支架(13),所述箱体(1)底部四角均固定安装有万向轮(15),所述箱体(1)底部分别位于四组万向轮(15)一侧均固定连接有调节支腿(16),所述箱体(1)内部开设有空腔(17),所述空腔(17)一侧通过铰链(18)铰接有箱门(19),两组所述安装座(6)和安装孔(14)内装有灯体(24);

所述调节支腿(16)包括调节丝杆(1601),所述调节丝杆(1601)上端固定在箱体(1)底部,所述调节丝杆(1601)螺纹连接有调节块(1602),所述调节块(1602)下端固定有支座(1603),所述调节丝杆(1601)螺接于支座(1603)内部一端固定连接有限位块(1604)。

2.根据权利要求1所述的一种具有防水功能的信号灯,其特征在于:所述安装槽(5)包括沉孔(501)、滑道(502)和开设在滑道(502)内部的卡槽(503),所述沉孔(501)两侧设置有滑道(502),且滑道(502)远离沉孔501一侧贯穿于第一信号灯安装板(2)一侧。

3.根据权利要求2所述的一种具有防水功能的信号灯,其特征在于:所述安装座(6)包括开设有安装孔(14)的底盘(601)、连接板(602)和凸块(603),所述连接板(602)固定连接在底盘(601)底部,所述凸块(603)连接板(602)两侧,且凸块(603)与卡槽(503)间隙配合使用。

4.根据权利要求1所述的一种具有防水功能的信号灯,其特征在于:所述反光机构(7)包括导条(701),所述导条(701)固定连接于第一信号灯安装板(2)一侧,所述导条(701)远离第一信号灯安装板(2)一侧开设有导槽(702),所述导槽(702)内贴有反光条(703)。

5.根据权利要求1所述的一种具有防水功能的信号灯,其特征在于:所述防雨支架(13)包括第一U型支架(1301)、第二U型支架(1302)和第三U型支架(1303),所述第一U型支架(1301)、第二U型支架(1302)和第三U型支架(1303)两侧均开设有通孔(1304),所述第一U型支架(1301)、第二U型支架(1302)和第三U型支架(1303)外表面均覆盖有防雨布(1305)。

6.根据权利要求1所述的一种具有防水功能的信号灯,其特征在于:所述第二信号灯安装板(3)远离安装孔(14)一侧固定安装有提手(20),所述箱体(1)远离箱门(19)一侧开设有条形孔(21),所述提手(20)与条形孔(21)间隙配合。

7.根据权利要求1所述的一种具有防水功能的信号灯,其特征在于:所述第二信号灯安装板(3)远离销轴(10)一侧底部固定设置有固定块(22),所述箱体(1)顶部对应固定块(22)开设有固定槽(23),所述固定块(22)与固定槽(23)间隙配合。

8.根据权利要求1所述的一种具有防水功能的信号灯,其特征在于:两组所述第一信号灯安装板(2)远离安装槽(5)一侧也通过铰链(18)铰接于箱体(1)顶部两侧。
