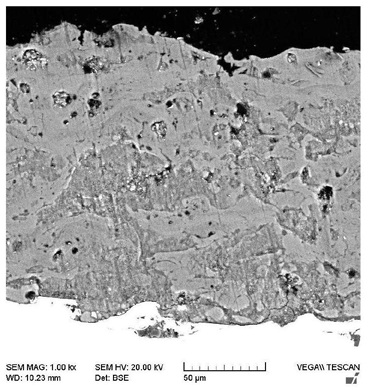

1.一种无相分解的羟基磷灰石涂层的制备方法，包括如下步骤：以羟基磷灰石粉末为热喷涂材料，在基体表面进行热喷涂，得到羟基磷灰石涂层；

所述热喷涂所用的热源为超音速火焰；

所述热喷涂所用氧气的流量为60～170slpm；

所述热喷涂所用丙烷的流量为14～30slpm；

所述热喷涂所用送粉气的流量为35～67slpm。

2.根据权利要求1所述的制备方法，其特征在于，所述羟基磷灰石粉末为球形，所述羟基磷灰石粉末的粒径为5～95μm。

3.根据权利要求1所述的制备方法，其特征在于，所述热喷涂所用氧气的压力为0.55～

0.60MPa。

4.根据权利要求1所述的制备方法，其特征在于，所述热喷涂所用丙烷的压力为0.35～

0.40MPa。

5.根据权利要求1所述的制备方法，其特征在于，所述热喷涂所用送粉气的压力为0.60～0.65MPa。

6.根据权利要求1所述的制备方法，其特征在于，所述热喷涂所用喷枪的枪口与所述基体表面的距离为20～100mm。

7.根据权利要求1或6所述的制备方法，其特征在于，所述热喷涂所用喷枪的移动速度为40～60mm/s，移动步距为2～4mm。
