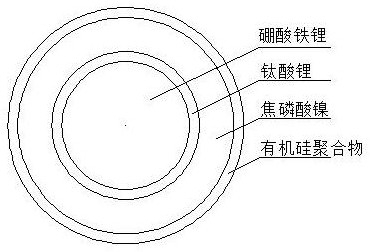

1.双层包覆硼酸铁锂/焦磷酸镍锂电池正极材料的制备方法，其特征在于，所述锂电池正极材料制备的具体步骤如下：（1）将纳米二氧化钛、纳米硼酸铁锂加入氢氧化锂的去离子水溶液中，超声分散10~

20min，然后转移至水热反应釜中，加热进行反应，冷却后抽滤，先用无水乙醇洗涤2 3次，再~用去离子水洗涤2 3次，然后在70 80℃下真空干燥15 20h，再进行研磨，制得钛酸锂包覆硼~ ~ ~酸铁锂颗粒；

（2）将纳米焦磷酸镍加入去离子水中，超声分散20 30min，然后将分散液进行喷雾，在~步骤（1）制得的钛酸锂包覆硼酸铁锂颗粒表面沉积一层焦磷酸镍，制得单层包覆硼酸铁锂/焦磷酸镍复合颗粒；

（3）将有机硅聚合物加入正己烷中，搅拌至完全溶解，然后加入步骤（2）制得的复合颗粒，搅拌混合均匀，再在80℃下加热除去溶剂正己烷，使有机硅聚合物包覆于复合颗粒表面，制得双层包覆硼酸铁锂/焦磷酸镍复合颗粒。

2.根据权利要求1所述双层包覆硼酸铁锂/焦磷酸镍锂电池正极材料的制备方法，其特征在于：步骤（1）所述各原料的重量份为，纳米二氧化钛3 4重量份、纳米硼酸铁锂30 40重~ ~量份、氢氧化锂2.5 3重量份、去离子水53 64.5重量份。

~ ~

3.根据权利要求1所述双层包覆硼酸铁锂/焦磷酸镍锂电池正极材料的制备方法，其特征在于：步骤（1）所述水热反应的温度为160 170℃，时间为9 11h。

~ ~

4.根据权利要求1所述双层包覆硼酸铁锂/焦磷酸镍锂电池正极材料的制备方法，其特征在于：步骤（2）所述各原料的重量份为，纳米焦磷酸镍15 20重量份、去离子水50 65重量~ ~份、钛酸锂包覆硼酸铁锂颗粒20 30重量份。

~

5.根据权利要求1所述双层包覆硼酸铁锂/焦磷酸镍锂电池正极材料的制备方法，其特征在于：步骤（3）所述有机硅聚合物为甲基硅橡胶、甲基乙烯基硅橡胶、氟硅橡胶中的至少一种；所述硅橡胶为生胶。

6.根据权利要求1所述双层包覆硼酸铁锂/焦磷酸镍锂电池正极材料的制备方法，其特征在于：步骤（3）所述各原料的重量份为，有机硅聚合物1.5 2重量份、正己烷58 68.5重量~ ~份、复合颗粒30 40重量份。

~

7.根据权利要求1所述双层包覆硼酸铁锂/焦磷酸镍锂电池正极材料的制备方法，其特征在于：步骤（3）所述搅拌的速度为300 500r/min，时间为2 3h。

~ ~

8.根据权利要求1所述双层包覆硼酸铁锂/焦磷酸镍锂电池正极材料的制备方法，其特征在于：所述纳米二氧化钛的平均粒径为10 20nm；

~

所述纳米硼酸铁锂的平均粒径为100 150nm；

~

所述纳米焦磷酸镍的平均粒径为50 100nm。

~

9.权利要求1 8任一项所述制备方法制备得到的双层包覆硼酸铁锂/焦磷酸镍锂电池~正极材料。
