1.一种制备化学计量比铌酸锶钾针状微晶粉体的方法，其特征在于包括以下步骤：步骤一：制备原料混合物：

将分析纯的SrCO3和Nb2O5粉末，按摩尔比1:1.25的比例称量；称量KCl粉末，将称量好的SrCO3、Nb2O5和KCl置于聚乙烯球磨罐中；在聚乙烯球磨罐中加入无水乙醇在球磨机上球磨

10h～24h；将球磨后的湿料置于烘箱内，在60℃～80℃下烘干6h～12h，得到干燥粉料；将干燥粉料通过玛瑙研钵研磨至粉末状，得到原料混合物；

步骤二：压制原料混合物：

将得到的原料混合物置于模具中，在50MPa 200MPa条件下压制成原料混合物块体；

~

步骤三：制备铌酸锶钾微晶粉体：

将得到的原料混合物块体置于刚玉坩埚中在1100℃～1250℃煅烧3 h～6h；煅烧后在

80℃～100℃蒸馏水中反复洗涤并过滤，直至在滤液中检测不出Cl-；在60～80℃下烘干洗涤后的粉料，得到铌酸锶钾微晶粉体；

步骤四：制备针状铌酸锶钾微晶粉体：

将得到的针状铌酸锶钾微晶置于烧杯中，加入蒸馏水于磁力搅拌机上搅拌10min～

40min，沉降1min～2min后将上清液倒掉；在60℃～80℃下烘干沉降后的粉料，得到化学计量比铌酸锶钾针状微晶粉体；

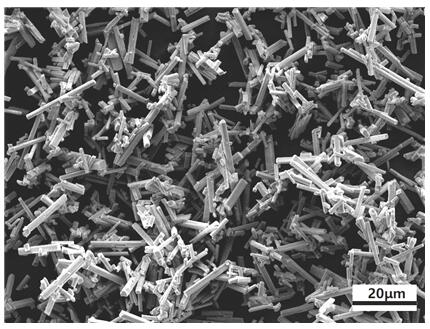

制得的化学计量比铌酸锶钾针状微晶粉体，长为15～20μm，长径比大于20，微晶中各元素含量的比值为K:Sr:Nb≈1:2:5。

2.根据权利要求1所述的制备化学计量比铌酸锶钾针状微晶粉体的方法，其特征在于：步骤（1）中，所述KCl的质量与称量好的SrCO3和Nb2O5的质量之和的比例为1.5～3.5:1。

3.根据权利要求1所述的制备化学计量比铌酸锶钾针状微晶粉体的方法，其特征在于：步骤（1）中，所述无水乙醇与置于聚乙烯球磨罐中的由SrCO3、Nb2O5和KCl组成的粉料的质量比为2:1。
