专利号: 2018115415104
申请人: 江西师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

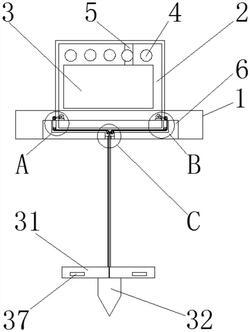

1.一种水位波动条件下湖泊水体水质实时测量装置,包括无人采样船本体(1),其特征在于:所述无人机采样船本体(1)顶部中心设有控制箱(2),所述控制箱(2)外壁设有触控屏(3)和若干个按钮(4),所述控制箱(2)内壁顶部一侧竖直设有安装腔(5),所述安装腔(5)顶部设有开口,所述安装腔(5)内壁底部设有缓冲件(6),所述安装腔(5)内壁一侧竖直设有滑轨(7),所述安装腔(5)内壁另一侧竖直设有齿条(8),所述控制箱(2)于所述安装腔(5)内部匹配设有活动连接的安装板(9),所述安装板(9)外壁设有若干个与所述滑轨(7)相匹配的滑条(10),所述安装板(9)外壁一侧水平设有第一安装槽(11),所述第一安装槽(11)内匹配设有活动连接的安装条(12),所述安装条(12)表面设有中央处理器(13)、信号收发器(14)和存储器(15),所述信号收发器(14)设于所述中央处理器(13)和所述存储器(15)之间,所述安装板(9)外壁另一侧活动设有若干个与所述齿条(8)相啮合的齿轮(16),所述无人采样船本体(1)内部于所述控制箱(2)外侧设有安装架(17),所述安装架(17)顶部一侧设有第一电机(18),所述安装架(17)顶部另一侧设有第二电机(19),所述安装架(17)内部设有第二安装槽(20),所述第二安装槽(20)底部中心设有连接块(21),所述安装架(17)顶部于所述第一电机(18)一侧设有活动连接的第一绕线辊(22),所述第二安装槽(20)内部于所述第一绕线辊(22)下方设有活动连接的第一定滑轮(23),所述第二安装槽(20)内部于所述连接块(21)上方设有第二定滑轮(24),所述安装架(17)顶部于所述第二电机(19)一侧设有第二绕线辊(25),所述第二安装槽(20)内部于所述第二绕线辊(25)下方设有第三定滑轮(26),所述第二安装槽(20)内部于所述连接块(21)上方设有第四定滑轮(27),所述连接块(21)顶部中心设有第一通孔(28),所述连接块(21)顶部一侧设有若干个第二通孔(29),所述连接块(21)顶部另一侧设有若干个第三通孔(30),所述无人采样船本体(1)下方设有水质测量板(31)和铅锤(32),所述水质测量板(31)设于所述铅锤(32)上方,所述水质测量板(31)顶部中心贯穿设有第四通孔(33),所述第一绕线辊(22)上缠绕有第一绳索(34),所述第一绳索(34)绕过所述第一定滑轮(23)、第二定滑轮(24)并穿过所述第一通孔(28)和第四通孔(33)与所述铅锤(32)顶部连接,所述第二绕线辊(25)上缠绕有若干组第二绳索(35)和第三绳索(36),所述第二绳索(35)绕过所述第三定滑轮(26)、所述第四定滑轮(27)并穿过所述第二通孔(29)与所述水质测量板(31)顶部连接,所述第三绳索(36)绕过所述第三定滑轮(26)、所述第四定滑轮(27)并穿过所述第三通孔(30)与所述水质测量板(31)顶部连接,所述水质测量板(31)上设有水下检测设备(37),所述第一电机(18)输出轴通过第一皮带与所述第一绕线辊(22)连接,所述第二电机(19)输出轴通过第二皮带与所述第二绕线辊(25)连接,所述第一电机(18)、所述第二电机(19)和所述水下检测设备(37)均与所述控制箱(2)连接;

其中,所述缓冲件(6)包括固定板和挡板,所述固定板与所述安装腔(5)内壁连接,所述固定板和所述挡板之间设有弹簧;所述第二通孔(29)设有两个,所述第三通孔(30)设有两个,所述第二绳索(35)设置两个,所述第三绳索(36)设置两个;所述第二绕线辊(25)表面设有四个第一绕线槽,所述第三定滑轮(26)上设有四个第二绕线槽,所述第四定滑轮(27)上设有四个第三绕线槽;

铅锤(32)受重力作用垂直向下,第一绳索(34)在铅锤(32)的作用下垂直向下,当第一绳索(34)的展开长度一定时,则铅锤(32)所在水位固定;调节第二绳索(35)和第三绳索(36)的展开长度,能够调节水质测量板(31)在第一绳索(34)上的位置,进而实现对水质测量板(31)的位置进行快速调节和定位。

2.根据权利要求1所述一种水位波动条件下湖泊水体水质实时测量装置,其特征在于:

所述无人采样船本体(1)顶部设有与所述控制箱(2)相匹配的固定架,所述无人采样船本体(1)顶部于所述控制箱(2)外侧匹配设有防护罩,所述防护罩由透明钢化玻璃制成。

3.根据权利要求1所述一种水位波动条件下湖泊水体水质实时测量装置,其特征在于:

所述安装架(17)与所述无人采样船本体(1)内壁之间设有密封圈。

4.根据权利要求1所述一种水位波动条件下湖泊水体水质实时测量装置,其特征在于:

所述安装架(17)顶部设有与所述第一电机(18)相匹配的第一辅助架。

5.根据权利要求4所述一种水位波动条件下湖泊水体水质实时测量装置,其特征在于:

所述安装架(17)顶部另一侧设有与所述第二电机(19)相匹配的第二辅助架。
