1.一种碳酸银/氧化锌复合结构可见光催化剂的制备方法，其特征在于：该制备方法包括以下步骤：

(1)、氧化锌纳米粒子的制备，向20mL分析纯的无水乙醇溶剂中加入2mmol Zn(NO3)2·

6H2O，再向溶液中缓慢滴加8mL质量分数为2.5％的氨水，出现白色沉淀，室温25℃下使用搅拌器搅拌20min，转速为800rpm，得到悬浊液，之后将悬浊液转入高压反应釜中，再将反应釜放入烘箱140℃反应10h，自然冷却至室温后进行离心处理，离心转速为6000rpm，离心时间为4min，用分析纯的无水乙醇洗涤三次去除氧化锌纳米粒子样品表面残余的杂质离子，离心后的氧化锌样品经真空干燥箱90℃，烘干8h，得到氧化锌纳米粒子；

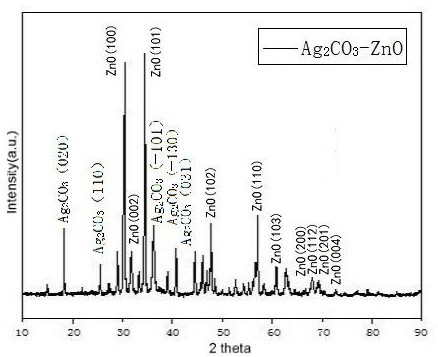

(2)、碳酸银/氧化锌复合结构可见光催化剂的制备方法，将步骤(1)中所制得的氧化锌纳米粒子添加到20mL去离子水中，在室温下使用搅拌器不断搅拌，转速为300rpm，搅拌过程中逐滴加入0.1mmol NaHCO3继续搅拌20min，之向上述溶液中滴加10mL 0.5mol/L的AgNO3溶液，再继续搅拌10min，之后进行离心处理，离心转速8000rpm，离心时间4min，用分析纯的无水乙醇洗涤三次，离心后的碳酸银/氧化锌复合物经真空干燥箱60℃，烘干3.5h，得到最终产品碳酸银/氧化锌复合结构可见光催化剂。
