专利号: 201811544126X
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

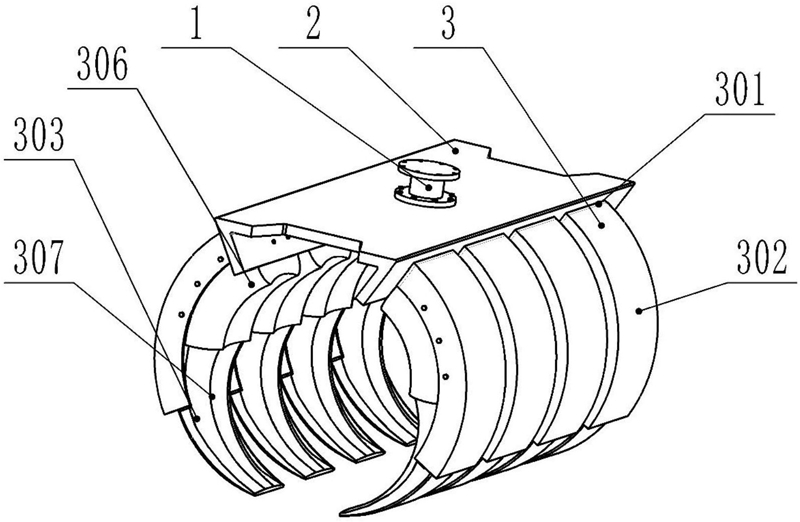

1.一种可伸缩式柔性驱动救援机器人,其特征在于,包括法兰盘、上平台和工作臂,所述上平台包括平台主板和与平台主板成一定角度弯折设置的第二侧板和第三侧板,且所述第二侧板和第三侧板对称设置,所述法兰盘包括第一凸缘、第二凸缘和法兰体;

所述工作臂包括法兰连接板、外套壳、内套壳、滑轨、滑块、与空气压缩机相连接的驱动气囊和承载气囊,所述法兰连接板固定连接于所述上平台的第二侧板和第三侧板的第一端面,所述外套壳有多个,固定连接于所述法兰连接板的第一端面,所述外套壳内侧的第一端面和第二端面对称设有两条滑轨,且所述滑轨与外套壳内壁固定连接,两条所述滑轨的第一侧均设有一滑块且与所述滑轨之间组成滑动配合,所述内套壳设于两个所述滑块之间,且与所述滑块固定连接;以及所述承载气囊设置于内套壳的内侧,且所述承载气囊的第一端与内套壳的第二端固定连接,第二端与内套壳的内侧第一端面固定连接,所述驱动气囊设置于外套壳的内侧,且所述驱动气囊的第一端与外套壳内侧的第一端面固定连接,第二端与所述承载气囊的第一端固定连接。

2.根据权利要求1所述的可伸缩式柔性驱动救援机器人,其特征在于,所述上平台横截面呈等腰梯形结构,且内侧设有肋板,所述肋板的中心处设有第一孔阵,所述上平台的第二侧板和第三侧板对称设有第二孔阵。

3.根据权利要求1或者2所述的可伸缩式柔性驱动救援机器人,其特征在于,所述外套壳为弯曲槽体,且内侧设有凸台结构;所述内套壳为弯曲槽体,其横截面由大到小渐变。

4.根据权利要求3所述的可伸缩式柔性驱动救援机器人,其特征在于,所述第一凸缘和第二凸缘上均匀设有多个安装孔,通过螺栓将所述第一凸缘固连于所述平台主板第一端面的中央位置。

5.根据权利要求1所述的可伸缩式柔性驱动救援机器人,其特征在于,所述驱动气囊和所述承载气囊均由柔性材料制成,所述驱动气囊的第二端和承载气囊的第一端通过粘结剂粘合,且其内腔相通。

6.根据权利要求4所述的可伸缩式柔性驱动救援机器人,其特征在于,所述工作臂有多个,对称设于所述上平台的第二侧板和第三侧板的第一端面。

7.一种利用权利要求1-6之一所述的可伸缩式柔性驱动救援机器人的救援方法,其特征在于,包括以下步骤:S1:打开空气压缩机,给驱动气囊的充气口充气,充气后的驱动气囊形状伸长并推动内套壳从而带动滑块在滑轨上进行滑动,并使内套壳伸出,内套壳的末端伸入到被救援对象的底部;

S2:在驱动气囊伸长同时,承载气囊充气且向内膨胀,柔性支撑被救援对象;

S3:在所述滑轨上设置限位块,两侧的工作臂在合拢过程中末端接触时,限位块与滑块接触限制工作臂进一步的伸长,此时驱动气囊的伸长量达到最大伸长量;

S4:驱动气囊伸长到最大伸长量以后,两侧对称的工作臂的末端完全闭合,所述内套壳进入被救援对象的底部,所述工作臂将被救援对象整体环抱住,所述承载气囊与被救援对象直接接触,保持被救援对象处于原来位姿。
