专利号: 2018115464613
申请人: 宝鸡文理学院
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种新型液压传动风力发电机组,包括安装箱(1),其特征在于:所述安装箱(1)的内部底端固定有液压泵(2),所述液压泵(2)的输出轴端部通过第一联轴器(3)固定有第一连接轴(4),所述第一连接轴(4)的中间固定有第一锥齿轮(5),所述第一锥齿轮(5)的一侧啮合传动连接有第二锥齿轮(6),所述第二锥齿轮(6)固定在转轴(7)上,所述转轴(7)的一端固定有桨叶(8),所述转轴(7)远离桨叶(8)的一端设置有平衡机构(9),所述液压泵(2)的出口连通有出液管(10),所述出液管(10)的下端与液压马达(11)的进口连通,所述液压马达(11)的出口连通有进液管(12),所述进液管(12)的上端和液压泵(2)的进口连通,所述液压马达(11)的输出轴和发电机(13)的输入轴固定相连;

所述平衡机构(9)包括连接块(901),所述连接块(901)的一端端部镶嵌有第一轴承(902),所述第一轴承(902)的内圈和转轴(7)的端部固定相连;

所述转轴(7)贯穿第二轴承(903)的内圈并与其固定相连,所述第二轴承(903)镶嵌在第一安装架(904)的中间,所述连接块(901)远离第一轴承(902)的一端端部固定有第二连接轴(905),所述第二连接轴(905)上固定有第二安装架(906);

所述第一安装架(904)和第二安装架(906)的上下两端均转动连接有滚轮(907),所述滚轮(907)在圆形滑轨(908)内滚动,所述圆形滑轨(908)分别设置在第一固定板(909)的上侧和第二固定板(910)的下侧,所述第一固定板(909)固定在安装箱(1)的顶端;

所述第二连接轴(905)远离连接块(901)的一端端部固定有尾舵(911),所述连接块(901)的底端中间镶嵌有第三轴承(912),所述第三轴承(912)的内圈和第一连接轴(4)固定相连。

2.根据权利要求1所述的一种新型液压传动风力发电机组,其特征在于:所述连接块(901)的上端中间固定有第三连接轴(913),所述第三连接轴(913)的上端固定有遮挡罩(914),所述遮挡罩(914)与第三连接轴(913)之间固定有加强杆(915)。

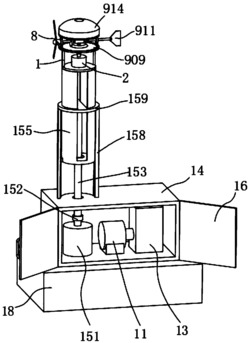

3.根据权利要求1所述的一种新型液压传动风力发电机组,其特征在于:所述安装箱(1)的下端设置有升降机构(15),所述升降机构(15)包括伺服电机(151),所述伺服电机(151)的输出轴端部通过第二联轴器(152)固定有丝杆(153),所述丝杆(153)上传动连接有传动螺母(154),所述传动螺母(154)镶嵌在滑动杆(155)的底部,所述滑动杆(155)的外壁下端两侧均设置有滑块(156),所述滑块(156)在滑轨(157)内滑动,所述滑轨(157)设置在支撑杆(158)的内壁上。

4.根据权利要求3所述的一种新型液压传动风力发电机组,其特征在于:所述支撑杆(158)的上端端部固定有限位块(159),所述滑动杆(155)贯穿限位块(159)。

5.根据权利要求3所述的一种新型液压传动风力发电机组,其特征在于:所述伺服电机(151)、液压马达(11)和发电机(13)均设置在箱体(14)的内部,所述支撑杆(158)固定在箱体(14)的顶端。

6.根据权利要求5所述的一种新型液压传动风力发电机组,其特征在于:所述箱体(14)的一端两侧均铰接有箱门(16),所述箱门(16)远离铰接处的一端固定有把手(17);所述箱体(14)的底端固定有基座(18),所述基座(18)固定在地面上。
