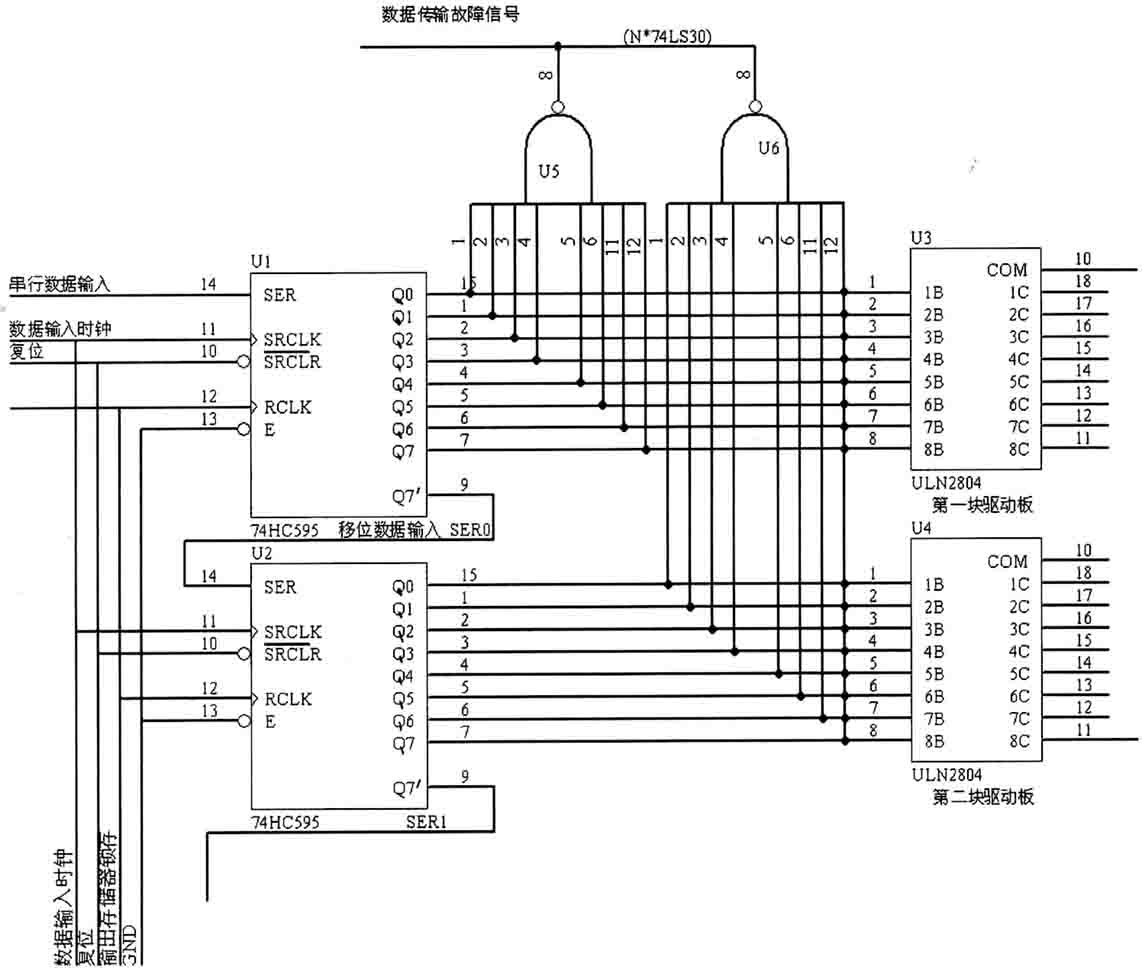

1.一种电子提花机数据传输故障节点判断电路,其特征是:包括选针器控制板的数据传输模块、数据传输故障判断模块,在数据传输模块的所有级联移位传输芯片74HC595的输出端、在连接续流芯片ULN2804之前,相应的管脚和8输入与非门74LS30的管脚相连,相应的是N*74HC595对应N*74LS30,把所有74LS30输出端直接相连;提花机数据通过74HC595级联,在时钟脉冲的作用下,一步一步的把数据下传,在锁存信号的作用下,74HC595的Q1-Q7并出;这个数据同时输入74LS30的输入端;8输入与非门输出端经反相器后直接相连,可输出端参于“线与”;系统开机后,控制器首先发出数据,当级联的N个74HC595的移位输出端Q1-Q7'相连8输入与非门的输出端经过反向器后全部1,故障线电平应该是1,但当其中的一个8输入与非门的输出经反相器后为0,那个整个故障信号线电平为0。
2.根据权利要求1所述的电子提花机数据传输故障节点判断电路,其特征是:所述驱动芯片为8输入与非门芯片74LS30和或反相器芯片74HC04。
