1.一种使用察尔汗盐湖溶液和矿渣、粉煤灰制备胶凝材料的方法，其特征在于，所述胶凝材料用于空气中含盐量高、盐渍土或盐湖地区附近的路面平整、土地固化以及非承重性构件的浇筑或预制，制备包括如下步骤：步骤一，取察尔汗盐湖溶液，所述察尔汗盐湖溶液的组份及浓度为：KCl：1～17g/L，NaCl：1～109g/L，CaCl2：1～52g/L，MgCl2：1～68g/L，MgSO4：1～38g/L；

步骤二，将粒化高炉矿渣破碎粉磨得到粒化高炉矿渣微粉，粉煤灰粉磨得到粉煤灰微粉，以质量百分数计，所述粒化高炉矿渣和粉煤灰的化学成分如下：粒化高炉矿渣：0‑5%的烧失量，35‑41%的CaO，25‑31%的SiO2，10‑16%Al2O3，5‑10%的MgO，

0‑3%的RO相；

粉煤灰：0‑5%的烧失量，45‑50%的SiO2，25‑30%的Al2O3，3‑5%的CaO，5‑10%的Fe2O3，1‑5%的RO相；

步骤三，将步骤二中制备的粒化高炉矿渣微粉与粉煤灰微粉按质量比1:1进行干拌，拌和均匀后将混合料与步骤一中察尔汗盐湖溶液按照液料质量比（0.3‑0.5）：1在搅拌机中湿拌后制得均匀的流态浆体；

步骤四，将所制备的浆体放置于标准养护箱进行养护。

2.根据权利要求1所述使用察尔汗盐湖溶液和矿渣、粉煤灰制备胶凝材料的方法，其特征在于，所述步骤一中，模拟察尔汗盐湖中卤水的种类与含量配置同等离子浓度的盐溶液，以替代所述察尔汗盐湖溶液，将配置好的盐溶液在密封环境下静置一昼夜后使用。

3.根据权利要求1所述使用察尔汗盐湖溶液和矿渣、粉煤灰制备胶凝材料的方法，其特2

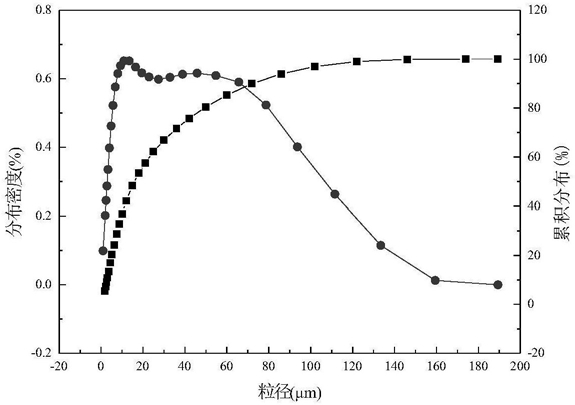

征在于，所述粒化高炉矿渣微粉比表面积大于350m/kg。

4.根据权利要求1所述使用察尔汗盐湖溶液和矿渣、粉煤灰制备胶凝材料的方法，其特征在于，所述粒化高炉矿渣微粉胶凝活性指数达到S95级，粉煤灰微粉各项性能指标满足一级粉煤灰标准。

5.根据权利要求1所述使用察尔汗盐湖溶液和矿渣、粉煤灰制备胶凝材料的方法，其特征在于，所述粒化高炉矿渣微粉和粉煤灰微粉混合料中还加入了聚羧酸高效减水剂。

6.根据权利要求1所述使用察尔汗盐湖溶液和矿渣、粉煤灰制备胶凝材料的方法，其特征在于，所述步骤三中，干拌时间为120s，湿拌时间为5min。

7.根据权利要求1所述使用察尔汗盐湖溶液和矿渣、粉煤灰制备胶凝材料的方法，其特征在于，所述步骤四中，将所制备的浆体注入规格为100mm×100mm×100mm的模具中，然后将模具置于温度20℃，湿度95%的标准养护箱中进行养护，养护时间至7d、28d、56d后分别进行力学性能测试。
