1.一种低温球磨纳米硅粉，其特征在于，包括硅源、轻质金属粉、促进剂，所述的硅源为白炭黑、石英粉、高岭土中的任一种，所述的轻质金属粉为镁粉或铝粉，所述的硅源和轻质金属粉的质量与促进剂的质量比为1:2.5～3.0，所述的硅源中的二氧化硅与所述的铝粉的摩尔比为1:1.45～1.6，所述的硅源中的二氧化硅与所述的镁粉的摩尔比为1:2.1～2.4。

2.根据权利要求1所述的一种低温球磨纳米硅粉，其特征在于，所述的硅源的粒径为10～5000目，所述的铝粉和镁粉的粒径均为50～300目。

3.根据权利要求1所述的一种低温球磨纳米硅粉，其特征在于，所述的反应促进剂为三元氯化物盐，所述的三元氯化物盐包括摩尔百分比为17.0％～20.5％的NaCl、9.5％～

11.6％的KCl、68.7％～71.5％的AlCl3。

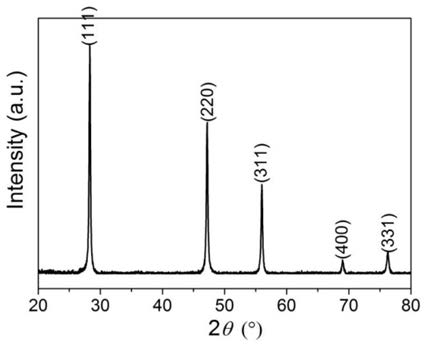

4.根据权利要求1所述的一种低温球磨纳米硅粉，其特征在于，所述的纳米硅粉为纯立方晶系硅，粒径为30～100nm。

5.一种如权利要求1～4任一项所述的低温球磨纳米硅粉的制备方法，其特征在于，包括以下步骤：(1)称取硅源、铝粉或镁粉、反应促进剂，置于研钵中研磨并混合均匀，得到混合粉末；

(2)将混合粉末转移到磨罐中，向罐中加入磨球，充入氩气并密封，在球磨设备上，95～

160℃下间歇式反应6～8h，得到纳米硅粉预制品；

(3)向纳米硅粉预制品上喷洒去离子水雾滴，使过量的高活性铝粉或镁粉对残余的硅源进一步还原，得到悬浮液；

(4)将悬浮液转移到容器中，加入盐酸于50～60℃下连续搅拌3～5h，得到土黄色悬浮液，离心分离后得到棕黄色泥浆；

(5)向棕黄色泥浆中加入氢氟酸，在室温搅拌反应5～20min，对反应产物进行离心分离、洗涤，在50～65℃真空干燥10～12h，得到纳米硅粉。

6.根据权利要求5所述的一种制备方法，其特征在于，所述的步骤(2)中，物料与磨球的重量比为1：8～10，球磨设备为行星球磨机，球磨速度为450～600rpm，磨球为耐磨钢磨球。

7.根据权利要求5所述的一种制备方法，其特征在于，所述步骤(2)中，磨罐外层套设绝热套，并设置温度传感器控制罐体外层温度，当磨罐外层温度达到160℃即停止球磨，自然降温，待温度降至95℃即启动球磨，依此循环完成间歇式反应。

8.根据权利要求5所述的一种制备方法，其特征在于，所述的步骤(3)中当罐体温度降至85～100℃向罐体内喷洒去离子水雾滴，去离子水雾滴的流量为10～20ml/min。

9.根据权利要求5所述的一种制备方法，其特征在于，所述的步骤(4)中盐酸浓度为5～

10wt％，所述的步骤(5)中的氢氟酸浓度为4～10wt％。

10.一种如权利要求1～4任一项所述的低温球磨纳米硅粉在锂离子电池负极材料上的应用。
