专利号: 2018115516069
申请人: 温州科技职业学院
专利类型:发明专利
专利状态:已下证
专利领域: 气体或液体的贮存或分配
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种管道泄漏检测装置,其特征在于:

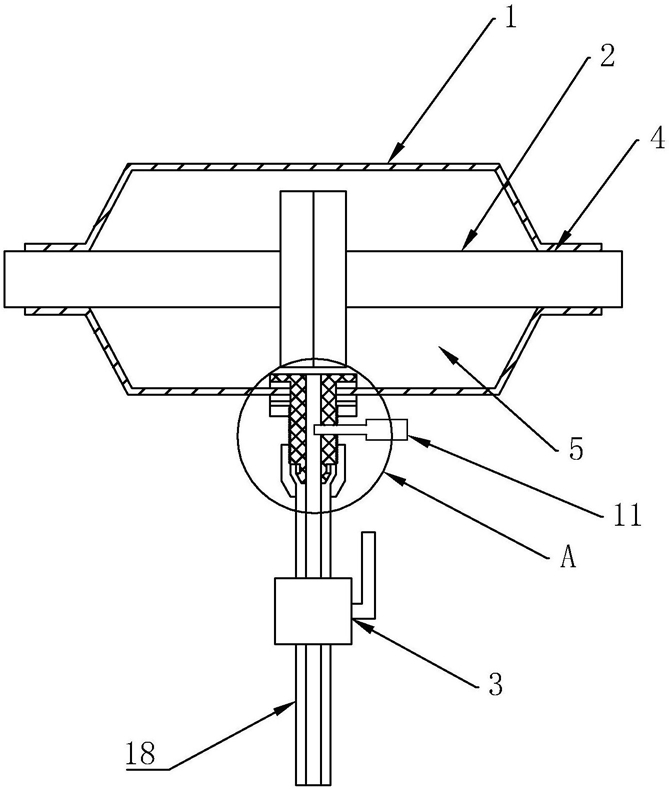

包括保护罩(1)和管道组件(2),所述管道组件(2)位于保护罩(1)内,所述保护罩(1)具有开口(4),所述开口(4)与管道组件(2)形成密封空间(5),所述保护罩(1)上开设有通孔(6),所述通孔(6)内穿设有真空管(7),所述真空管(7)位于密封空间(5)内的一端设置有第一夹持件(8),所述真空管(7)位于密封空间(5)外的一端设置有第二夹持件(9),所述第一夹持件(8)和第二夹持件(9)将保护罩(1)夹持且使得通孔(6)处于密封状态,所述真空管(7)伸出密封空间(5)的一端设置有检测口(10),所述检测口(10)内设置有检测元件(11),所述真空管(7)背向检测口(10)和通孔(6)的一端设置控制阀(3)。

2.根据权利要求1所述的一种管道泄漏检测装置,其特征在于:

所述第一夹持件(8)和第二夹持件(9)为橡胶块,且均设置有供真空管(7)穿过的穿孔(12)。

3.根据权利要求1所述的一种管道泄漏检测装置,其特征在于:

所述真空管(7)位于密封空间(5)的一端设置有抵触盘(13),所述第一夹持件(8)位于抵触盘(13)和保护罩(1)之间。

4.根据权利要求3所述的一种管道泄漏检测装置,其特征在于:

所述真空管(7)伸出密封空间(5)的一端设置有外螺纹(14),所述真空管(7)上设置有抵触块(15),所述抵触块(15)上设置有用于与外螺纹(14)螺纹连接的第一内螺纹(16),所述抵触盘(13)和抵触块(15)依次将第一夹持件(8)、保护罩(1)、第二夹持件(9)夹持。

5.根据权利要求4所述的一种管道泄漏检测装置,其特征在于:

所述抵触块(15)与第二夹持件(9)之间设置有垫片(17)。

6.根据权利要求4或5所述的一种管道泄漏检测装置,其特征在于:

所述真空管(7)背向通孔(6)的一端套接有连接管(18),所述控制阀(3)设置在连接管(18)上。

7.根据权利要求6所述的一种管道泄漏检测装置,其特征在于:

所述真空管(7)上设置有第一凸块(19),所述连接管(18)的一端套接在第一凸块(19)上,所述真空管(7)上设置有密封块(20),所述密封块(20)上设置有与外螺纹(14)螺纹连接的第二内螺纹(21),所述密封块(20)内设置有第二凸块(22),所述连接管(18)套接在第一凸块(19)的部分被夹持在第一凸块(19)和第二凸块(22)之间。

8.根据权利要求7所述的一种管道泄漏检测装置,其特征在于:

所述第一凸块(19)上设置有用于第一倾斜面(23),所述第一倾斜面(23)由通孔(6)方向朝向连接管(18)方向倾斜,所述第二凸块(22)上设置有第二倾斜面(24),所述第二倾斜面(24)倾斜方向与第一倾斜面(23)相同,且所述连接管(18)套接在第一凸块(19)的部分被夹持在第一倾斜面(23)和第二倾斜面(24)之间。

9.根据权利要求8所述的一种管道泄漏检测装置,其特征在于:

所述检测口(10)开设在密封块(20)和抵住块之间的位置。

10.根据权利要求1所述的一种管道泄漏检测装置,其特征在于:

所述检测元件(11)为压力传感器或温度传感器或pH传感器或湿度传感器。
