专利号: 2018115533774
申请人: 阜阳市发明协会
专利类型:发明专利
专利状态:已下证
专利领域: 蒸汽的发生
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

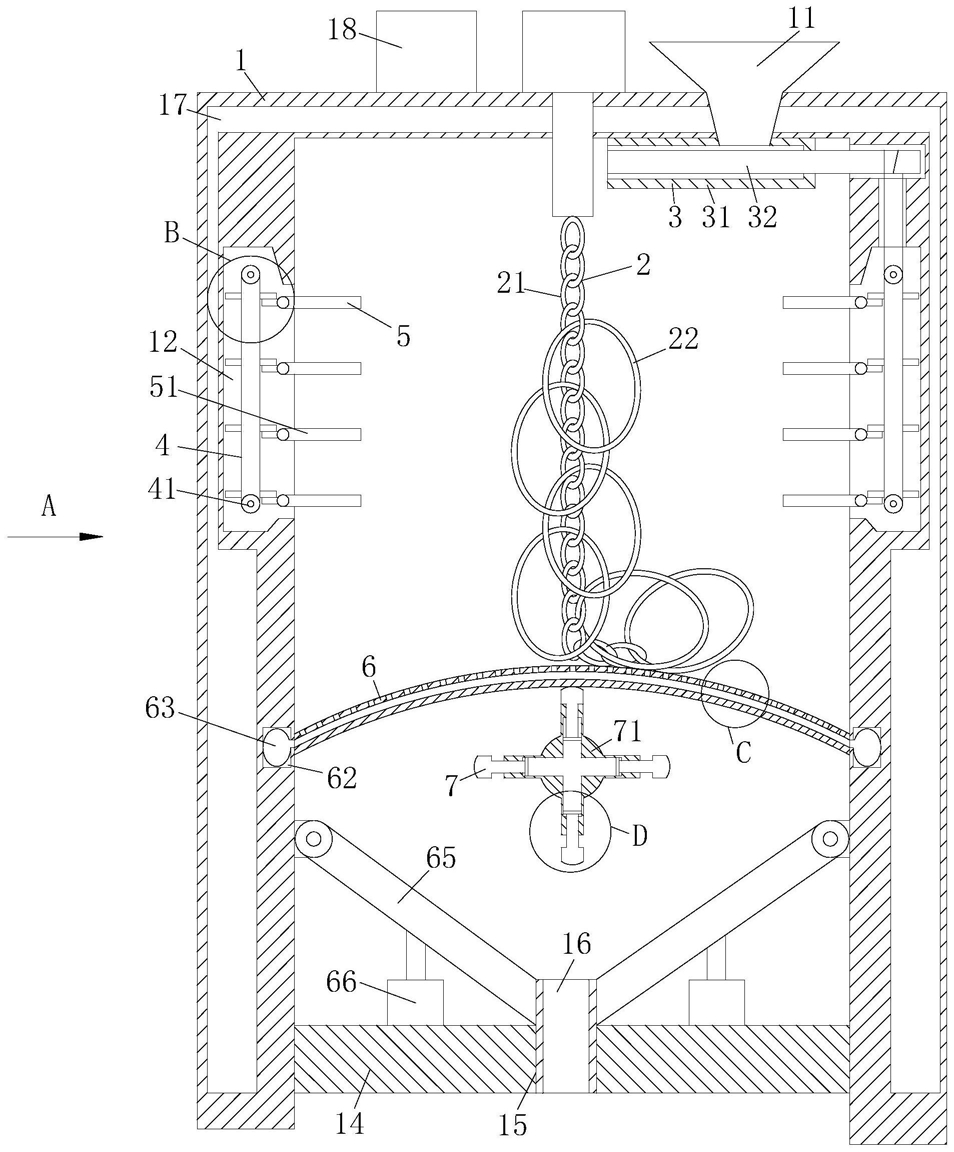

1.一种秸秆生物质锅炉,其特征在于:包括框体(1)和控制器;所述控制器用于控制锅炉工作;所述框体(1)顶部设有一号电机;所述一号电机的转轴穿入框体(1)内固连有搅拌单元(2),可对秸秆进行搅拌,使燃烧充分;所述框体(1)顶部开设有入料口(11);所述框体(1)顶部内壁设有粉碎单元(3),用于将秸秆进行粉碎,提高燃烧效率,加快燃烧速度;所述框体(1)左右两侧侧壁均开设有传动槽(12);所述传动槽(12)内均设有传动单元(4);所述传动单元(4)包括第一转轴(41)、第二转轴(42)和皮带(43);所述第一转轴(41)和第二转轴(42)均转动连接于传动槽(12)内壁,皮带(43)共同套接于第一转轴(41)和第二转轴(42)表面;所述皮带(43)表面均匀固连有第一凸块(44);所述传动槽(12)靠近框体(1)内壁的一侧均设有均匀布置的点火单元(5);所述点火单元(5)包括喷火器(51)、第三转轴(52)、扭簧和第二凸块(53);所述喷火器(51)通过第三转轴(52)转动连接于传动槽(12)内壁,扭簧套接于第三转轴(52)表面,且两端分别固连于传动槽(12)内壁和喷火器(51)表面;所述第二凸块(53)固连于喷火器(51)尾部,且与第一凸块(44)啮合;所述框体(1)内壁固连有过滤板(6),过滤板(6)用于将秸秆燃烧后的草木灰过滤,防止灰层过多淹没秸秆,降低了燃烧效率;所述过滤板(6)为长丝超轻硅酸铝材料制成,长丝超轻硅酸铝具有性能稳定、纤维长抗拉强度大、导热系数低、隔热性能好、吸音性优和抗急冷急热性能好的特点;所述过滤板(6)下方设有转动单元(7),转动单元(7)由二号电机(13)带动,可间歇性挤压和放松过滤板(6),挤压时使过滤板(6)向上弯曲,从而起到弹料效果,同时可防止过滤板(6)堵塞;所述二号电机(13)与第一转轴(41)之间均通过麻绳传动,且麻绳与两个第一转轴(41)的缠绕方向相反,使两个第一转轴(41)的转动方向相反;从而通过第一凸块(44)和第二凸块(53)的啮合配合扭簧使喷火器(51)上下摆动喷火,且框体(1)两侧的喷火器(51)摆动状态相同,可实现同一区域两侧共同喷火点燃,防止单个喷火器(51)无法将秸秆点燃,可使秸秆的点燃率更高;所述框体(1)底部设有隔离板(14);所述隔离板(14)固连于框体(1)内壁,且隔离板(14)中部开设有出料口(15);

所述搅拌单元(2)包括铁链(21)和搅拌环(22);所述铁链(21)为多个铁环相扣而成;所述搅拌环(22)均匀扣接于铁链(21)表面;通过铁链(21)和搅拌环(22)转动过程中不规则摆动,对秸秆进行搅拌,同时摆动过程中彼此撞击,可进一步破碎秸秆;通过一号电机转动带动铁链(21)转动,使铁链(21)带动搅拌环(22)转动,通过铁链(21)和搅拌环(22)转动过程中不规则摆动,对秸秆进行搅拌,同时摆动过程中彼此撞击,可进一步破碎秸秆;

所述过滤板(6)内开设有多个空腔(61),空腔(61)不阻碍过滤板(6)的过滤效果;所述框体(1)两侧内壁均开设有气槽(62);所述气槽(62)内均设有气囊(63),气囊(63)与空腔(61)和外界连通,且连接处均设有单向阀,保证气囊(63)对空腔(61)内充气;所述过滤板(6)表面均匀开设有连通空腔(61)的曝气孔(64);过滤板(6)受到挤压和放松时,挤压和放松空腔(61),使气囊(63)对空腔(61)充气,从而使曝气孔(64)曝气,为秸秆的燃烧提供充足的氧气,提高燃烧效率;转动单元(7)转动,使过滤板(6)受到挤压和放松,从而挤压和放松空腔(61),空腔(61)受到挤压时,使空腔(61)内气体通过曝气孔(64)曝气,为秸秆提供充足的氧气,同时可防止秸秆燃烧产生的草木灰将秸秆淹没,通过气体的吹拂,将秸秆表面草木灰清理,加强秸秆的粉碎效果,空腔(61)放松时,通过气囊(63)可对空腔(61)进行充气,使空腔(61)可间歇性的曝气;

所述出料口(15)内固连有出料管(16),出料管(16)方形设计,且为弹性材料制成;所述过滤板(6)下方设有摆动板(65);所述摆动板(65)的数量为二,一端分别转动连接于对应框体(1)内壁,另一端分别接触出料管(16)两侧侧壁;所述隔离板(14)上表面设有两个气缸(66);所述气缸(66)的伸出端分别固连于对应摆动板(65)下表面;所述转动单元(7)包括第四转轴(71)和挤压杆(72);所述第四转轴(71)固定连接于二号电机(13)转轴;所述第四转轴(71)“十字”形设计,且其内开设有通口(73),通口(73)通过第四转轴(71)的四个角连通外界,并与两个气缸(66)连通;所述挤压杆(72)“T”形设计,且数量为四,分别穿入第四转轴(71)通口(73)内;所述挤压杆(72)穿入通口(73)部分均固连有挤压板(74),另一端弧面设计,防止挤压过滤板(6)时对过滤板(6)产生破坏;所述挤压板(74)贴合通口(73)内壁设计;

转动单元(7)挤压和放松过滤板(6)时,挤压杆(72)上下移动通过通口(73)使气缸(66)伸缩,从而使摆动板(65)摆动,防止草木灰附着装置表面,且可挤压和放松出料管(16),使出料管(16)震动,加快出料速度,防止堵塞;

所述粉碎单元(3)包括粉碎舱(31)和粉碎轴(32);所述粉碎舱(31)固连于框体(1)顶部内壁,且粉碎舱(31)左侧延伸至搅拌单元(2)上方;所述粉碎舱(31)通过开口与入料口(11)连通;所述粉碎轴(32)表面旋有螺纹,且粉碎轴(32)右端穿入框体(1)内设置,粉碎轴(32)于框体(1)内与第二转轴(42)通过麻绳传动,使粉碎轴(32)转动,粉碎轴(32)转动配合粉碎舱(31)对秸秆进行研磨粉碎,同时表面螺纹可加强粉碎效果,且粉碎过程中可将秸秆运输至搅拌单元(2)上方,通过搅拌单元(2)进一步粉碎;

所述框体(1)内壁均开设有水槽(17),水槽(17)内装满水;所述框体(1)顶部设有蒸汽发电机(18),与一号电机电连接;所述水槽(17)下端通过导管与蒸汽发电机(18)的出水口连通;所述水槽(17)上端通过导管与蒸汽发电机(18)的蒸汽入口连通,可使水资源得到重复利用的同时,可利用秸秆燃烧产生的热量发电,重新利用于锅炉内;秸秆燃烧过程中产生热量加热水槽(17)内的水,产生水蒸汽,水蒸汽进入蒸汽发电机(18),发电为一号电机提供电能,实现资源的再利用,同时蒸汽发电机(18)使用后的蒸汽重新液化,再排入水槽(17)内,实现水资源重复利用;

秸秆通过入料口(11)进入,通过粉碎单元(3)粉碎后,进入框体(1)内,二号电机(13)启动,转动单元(7)转动,通过麻绳传动,使第一转轴(41)和第二转轴(42)转动,通过第一凸块(44)和第二凸块(53)的啮合配合扭簧的扭力,使喷火器(51)摆动,第二转轴(42)转动带动粉碎轴(32)转动,同时,通过一号电机转动带动铁链(21)转动,使铁链(21)带动搅拌环(22)转动,转动单元(7)转动时,使过滤板(6)震动的同时曝气,且转动单元(7)可使摆动板(65)摆动,秸秆燃烧过程中产生热量加热水槽(17)内的水,产生水蒸汽,水蒸汽进入蒸汽发电机(18),发电为一号电机提供电能。
