专利号: 2018115534298
申请人: 夏美佳
专利类型:发明专利
专利状态:授权未缴费
专利领域: 玻璃;矿棉或渣棉
更新日期:2023-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

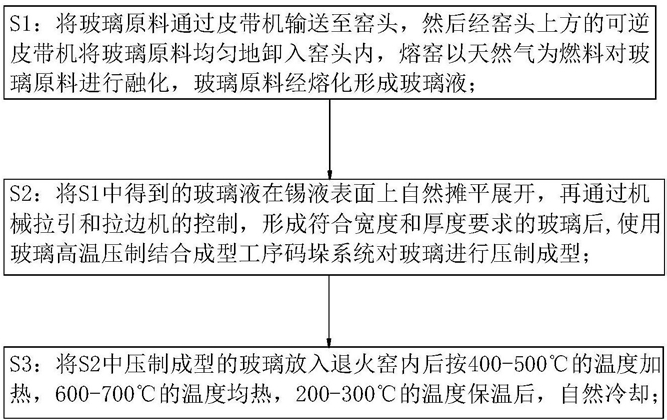

1.一种玻璃成型工艺,其特征在于:该工艺包括以下步骤:

S1:将玻璃原料通过皮带机输送至窑头,然后经窑头上方的可逆皮带机将玻璃原料均匀地卸入窑头内,熔窑以天然气为燃料对玻璃原料进行融化,玻璃原料经熔化形成玻璃液;

S2:将S1中得到的玻璃液在锡液表面上自然摊平展开,再通过机械拉引和拉边机的控制,形成符合宽度和厚度要求的玻璃后,使用玻璃高温压制结合成型工序码垛系统对玻璃进行压制成型;

S3:将S2中压制成型的玻璃放入退火窑内后按400‑500℃的温度加热,600‑700℃的温度均热,200‑300℃的温度保温后,自然冷却;

其中,S2中所述的玻璃高温压制结合成型工序码垛系统,包括工作箱(1)、工作箱门和控制器;所述控制器用于控制玻璃高温压制结合成型工序码垛系统工作;所述工作箱(1)内部的上方设有一号电动液压缸(2),一号电动液压缸(2)以工作箱(1)的中心线为基准对称设置,一号电动液压缸(2)的缸体部分与工作箱(1)的顶部固接,相邻的一号电动液压缸(2)之间通过连通器(3)连接,一号电动液压缸(2)与控制器电性连接;所述一号电动液压缸(2)的下方设有微调单元(4),微调单元(4)用于保证互相压制的玻璃的贴合面平整,微调单元(4)包括微调板(41)和微调气缸(42),微调板(41)与一号电动液压缸(2)的输出端固接,微调气缸(42)的缸体部分固接于微调板(41)的下方,微调气缸(42)的数目为四,微调气缸(42)均匀分布于微调板(41)的四个拐角处,微调气缸(42)与控制器电性连接;所述微调气缸(42)的下方设有夹持单元(5),夹持单元(5)用于对需要压制的玻璃进行夹持,夹持单元(5)包括夹持横板(51)和夹持竖板(52),夹持竖板(52)的上方与微调气缸(42)的输出端固接,夹持竖板(52)位于夹持横板(51)的两端,夹持横板(51)两端的内部设有电动伸缩杆(53),电动伸缩杆(53)的输出端从夹持横板(51)的端部穿出并与夹持竖板(52)固接;所述夹持竖板(52)的底部设有激光水平仪(6),激光水平仪(6)与控制器电性连接,激光水平仪(6)用于保证相互压制结合成型的玻璃的贴合面处于同一位置;所述工作箱(1)的底部设有基准台(7),基准台(7)的上方固接有卡锁(71),卡锁(71)与夹持单元(5)之间放置需要压制结合成型的玻璃;所述卡锁(71)的一侧设有保温单元(8),保温单元(8)用于对压制成型的玻璃进行保温,保温单元(8)包括喷火头(81),喷火头(81)内设有喷火管(82),喷火管(82)的一端延伸至喷火头(81)外且对准互相压制成型的玻璃的贴合处,喷火头(81)内设有控制阀(83),控制阀(83)用于对火势的大小进行控制;所述控制阀(83)由凹槽(831)和隔板(832)组成,隔板(832)位于凹槽(831)内且在凹槽(831)内滑动,隔板(832)的一端通过弹簧与凹槽(831)连接,隔板(832)上设有开口,隔板(832)与弹簧接触的一端与凹槽(831)形成闭合空间;所述一号电动液压缸(2)输出端的两侧设有抽气单元(9),抽气单元(9)用于抽取隔板(832)和弹簧接触的一端与凹槽(831)形成的闭合空间内的气体从而带动隔板(832)在凹槽(831)内移动;所述抽气单元(9)包括抽气筒(91)、抽气杆(92),抽气杆(92)的一端与一号电动液压缸(2)的输出端固接、另一端伸入抽气筒(91)内,抽气杆(92)伸出抽气筒(91)内的部分通过弹簧与抽气筒(91)的底部连接,抽气筒(91)的底部与夹持横板(51)固接、其顶部与一号电动液压缸(2)接触。

2.根据权利要求1所述的一种玻璃成型工艺,其特征在于:所述喷火头(81)的下方设有二号电动液压缸(84),二号电动液压缸(84)与控制器电性连接,二号电动液压缸(84)用于对喷火头(81)的位置进行调整。

3.根据权利要求1所述的一种玻璃成型工艺,其特征在于:所述夹持横板(51)与玻璃接触的一侧开设有出气口(54),出气口(54)内可吹出冷气对与夹持横板(51)和夹持竖板(52)接触的玻璃进行降温。

4.根据权利要求1所述的一种玻璃成型工艺,其特征在于:所述激光水平仪(6)的外侧设有保护箱(61),激光水平仪(6)放置于保护箱(61)内,保护箱(61)的外侧涂有纳米复合陶瓷涂料,纳米复合陶瓷涂料用于对激光水平仪(6)进行保护。

5.根据权利要求4所述的一种玻璃成型工艺,其特征在于:所述保护箱(61)内开设有空腔(62),空腔(62)内装有乙醇;所述夹持竖板(52)内设有冷凝管(63),冷凝管(63)与空腔(62)连通。
