1.一种碳间隔的钡镧氟化物复合催化剂的制备方法，其特征在于具体包括以下步骤：

1）将钡盐溶解于溶剂Ⅰ中，搅拌均匀后得到钡盐溶液，置于水浴中保温；

2）将镧盐溶解于溶剂Ⅱ中，搅拌均匀后得到镧盐溶液；将镧盐溶液与钡盐溶液混合，并在水浴条件下加热搅拌得到混合溶液；

3）向步骤2）所得混合溶液中逐渐加入含氟聚合物，加热搅拌至含氟聚合物完全溶解；

4）将步骤3）所得溶液干燥得到干燥物，再将干燥物焙烧后即得到碳间隔的钡镧氟化物复合催化剂。

2.根据权利要求1所述的一种碳间隔的钡镧氟化物复合催化剂的制备方法，其特征在于所述钡盐为硝酸钡、氯化钡、乙酸钡、乙酰丙酮钡和草酸钡中的一种或几种；所述溶剂Ⅰ为水、乙醇、乙二醇、草酸、N，N‑二甲基甲酰胺、乙酸和丁酮中的一种或几种；所述钡盐溶液中钡离子的摩尔浓度为0.1～2.0mol/L。

3.根据权利要求1所述的一种碳间隔的钡镧氟化物复合催化剂的制备方法，其特征在于所述镧盐为硝酸镧、氯化镧、乙酸镧、硫酸镧和碳酸镧中的一种或几种；所述溶剂Ⅱ为水、乙醇、乙二醇、草酸、N，N‑二甲基甲酰胺、乙酸、二甲基乙酰胺和丁酮中的一种或几种；所述镧盐溶液中镧离子的摩尔浓度为0.1～2.0mol/L。

4.根据权利要求1所述的一种碳间隔的钡镧氟化物复合催化剂的制备方法，其特征在于步骤2）中，所述混合液中钡离子与镧离子的摩尔比为0.1～5。

5.根据权利要求1所述的一种碳间隔的钡镧氟化物复合催化剂的制备方法，其特征在于所述含氟聚合物为PVDF、PTFE、PVF、PtrFE和P（VDF～HFP）中的一种或几种；所述钡盐、镧盐的总质量与含氟聚合物的质量比为0.5～1.0；所述混合溶液加入含氟聚合物后在50～90℃ 条件下搅拌2～10小时。

6.根据权利要求1所述的一种碳间隔的钡镧氟化物复合催化剂的制备方法，其特征在于步骤4）中，将步骤3）所得溶液置于蒸发装置中，在120℃ 下干燥24～48h，溶剂冷凝回收。

7.根据权利要求1所述的一种碳间隔的钡镧氟化物复合催化剂的制备方法，其特征在于步骤4）中，将所述干燥物置于马弗炉中焙烧，焙烧气氛为空气，焙烧温度为600～800℃ ，并保持2～6h。

8.根据权利要求1所述的一种碳间隔的钡镧氟化物复合催化剂的制备方法，其特征在于将步骤4）所得碳间隔的钡镧氟化物复合催化剂经20MPa压片成型后再将其破碎至10～20目以备用。

9.根据权利要求4所述的一种碳间隔的钡镧氟化物复合催化剂的制备方法，其特征在于步骤2）中，所述混合液中钡离子与镧离子的摩尔比为0.5～2。

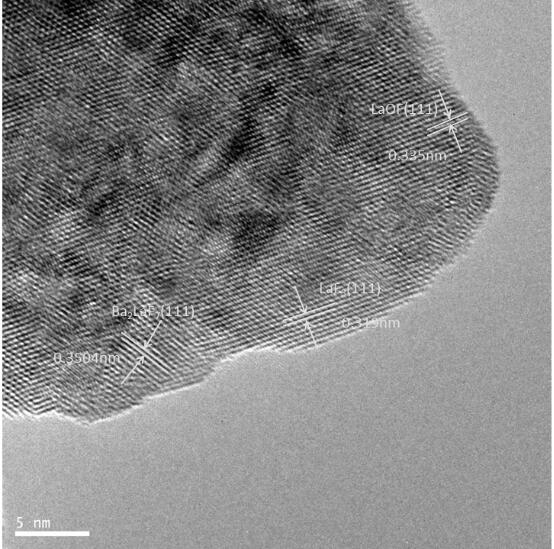

10.一种根据权利要求1‑9任一所述制备方法得到的碳间隔的钡镧氟化物复合催化剂，其特征在于所述碳间隔的钡镧氟化物复合催化剂中氟化钡与氟化镧由碳层隔开。

11.根据权利要求10所述的一种碳间隔的钡镧氟化物复合催化剂在甲烷与二氟一氯甲烷共裂解合成偏氟乙烯反应、甲烷氧化偶联及甲烷与三氟甲烷共裂解合成偏氟乙烯反应中的应用。
