1.一种黄芩素载药纳米棒的制备方法，其特征在于：包括以下步骤：

步骤一、分别称取0.01g 黄芩素和0.1g果胶加入到玻璃容器中，再加入磷酸缓冲溶液

20 mL，将玻璃容器浸在50 ℃恒温水浴中，磁力搅拌0.5h混匀，得混合液Ⅰ；

步骤二、向混合液Ⅰ中逐滴加入8 mL浓度为0.02 mol/L的Ca(OH)2水溶液，在50 ℃条件下再加热1h；然后再逐滴加入8 mL浓度为0.03 mol/L的NaHCO3水溶液，在50 ℃条件下再加热3h，得混合液Ⅱ；

步骤三、向混合液Ⅱ中加入0.01g黄芩素，在50 ℃条件下持续磁力搅拌24h，然后置于

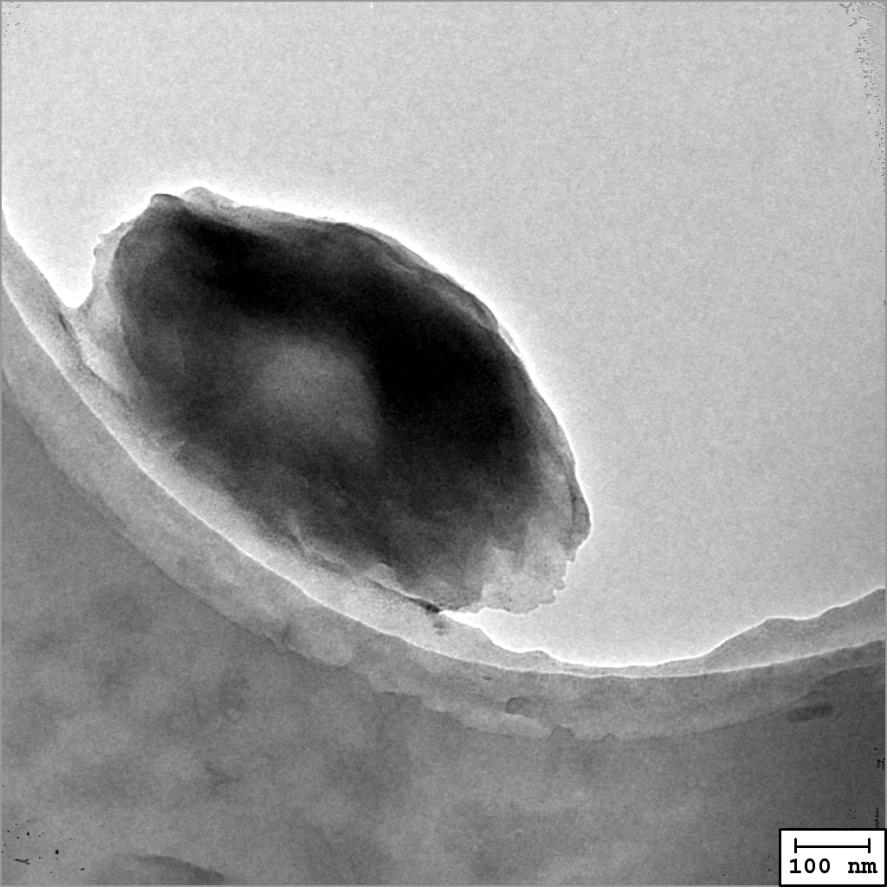

20℃的常温水浴中冷却0.5小时，得反应混合物；将所述反应混合物装入透析袋中，在20 ℃的500 mL的磷酸缓冲溶液中透析24h，得黄芩素载药纳米棒。

2.如权利要求1所述的一种黄芩素载药纳米棒的制备方法，其特征在于：所述磷酸缓冲溶液的pH为6.7。

3.如权利要求1或2所述的一种黄芩素载药纳米棒的制备方法，其特征在于：所述磷酸缓冲溶液的制备方法为：分别称取7.957 g磷酸二氢钠和17.549 g磷酸氢二钠粉末，将其分别溶于蒸馏水中，再移至500 ml容量瓶中，用蒸馏水稀释定容至500 mL，即得磷酸缓冲溶液。
