1.一种利用城市污泥制备水泥的方法，其特征在于，包括如下步骤：

步骤Ⅰ，污泥和石灰在混合室混合形成混合颗粒；

步骤Ⅱ，将混合颗粒置于稳定化室中完成反应，形成稳定化生料；

步骤Ⅲ，稳定化生料经烘干机烘干，制得石灰污泥干料球；

步骤Ⅳ，将石灰污泥干料球、水泥熟料、石膏、混合材按照配比混合，经磨机粉磨制得水泥。

2.根据权利要求1所述利用城市污泥制备水泥的方法，其特征在于，所述步骤Ⅰ中，污泥来自于城市污水处理厂的脱水污泥，含水率为70-85％。

3.根据权利要求1所述利用城市污泥制备水泥的方法，其特征在于，所述步骤Ⅰ中，污泥进入混合室后，经安装在混合室上的雾化器雾化为小于800微米的雾滴，石灰以气流输送的方式进入混合室，与污泥雾滴形成混合颗粒。

4.根据权利要求1所述利用城市污泥制备水泥的方法，其特征在于，所述步骤Ⅰ中，污泥加入量为石灰和污泥总量的75～95％，石灰加入量是石灰和污泥总量的5％～25％。

5.根据权利要求1所述利用城市污泥制备水泥的方法，其特征在于，所述步骤Ⅱ中，稳定化室温度为20～50摄氏度，放置时间为0.5天～7天。

6.根据权利要求1所述利用城市污泥制备水泥的方法，其特征在于，所述步骤Ⅲ中，烘干机温度为80-200摄氏度，制得的石灰污泥干料球的含水率低于10％。

7.根据权利要求1所述利用城市污泥制备水泥的方法，其特征在于，所述步骤Ⅳ中，以重量计，物料配比为：石灰污泥干料球1％～30％，水泥熟料与石膏总量50～80％，混合材

10％～40％。

8.根据权利要求1所述利用城市污泥制备水泥的方法，其特征在于，所述步骤Ⅳ中，粉磨后制得的水泥细度为80μm方孔筛筛余不大于10％或过45μm方孔筛筛余不大于30％。

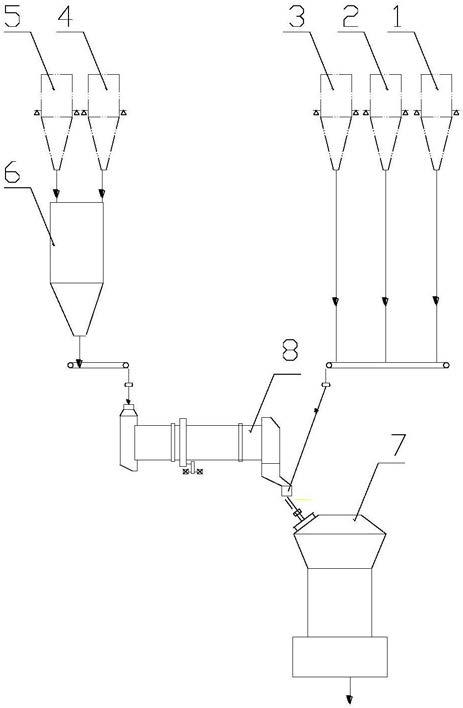

9.一种利用城市污泥制备水泥的系统，其特征在于，包括混合室(6)，污泥储存仓(4)和石灰仓(5)分别与混合室(6)的入口连接，混合室(6)的出口连接稳定化室(7)的入口，稳定化室(7)的入口同时连接熟料仓(1)、石膏仓(2)和矿渣仓(3)，稳定化室(7)的出口连接烘干机(8)，烘干机(8)的出口与磨机(9)连接。

10.根据权利要求9所述利用城市污泥制备水泥的系统，其特征在于，烘干机(8)为立式烘干机、转筒烘干机、流化床烘干机或输送床烘干机。
