专利号: 2018115554130
申请人: 成都鑫凌制冷设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般热交换
更新日期:2024-07-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

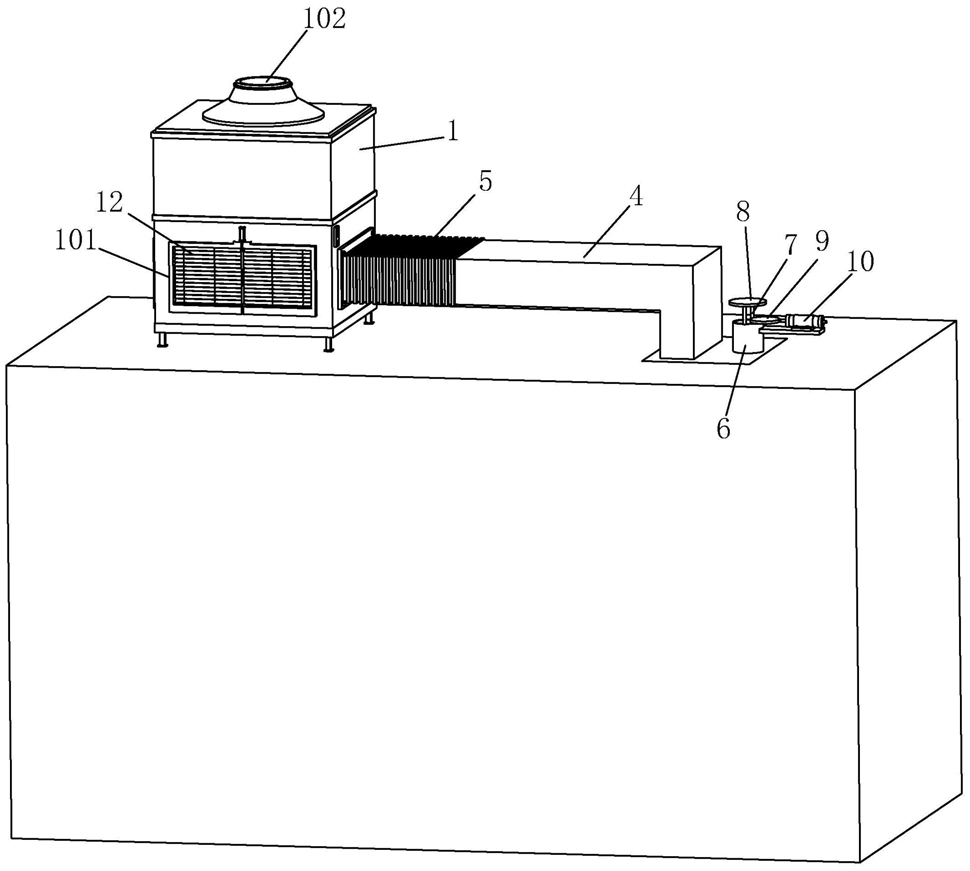

1.一种高效冷却塔,包括塔体(1),所述塔体(1)包括进风口(101)、出风口(102)和设于出风口(102)内的风扇,其特征在于,还包括冷却箱(2),所述冷却箱(2)埋设于地下,所述冷却箱(2)上设有进气口和出气口,所述出气口与所述进风口(101)相通,所述进气口与地面上的空气相通,所述冷却箱(2)内设有与出气口相通且延伸至靠近冷却箱(2)内底壁的冷却管(3)。

2.根据权利要求1所述的一种高效冷却塔,其特征在于,所述出气口与进风口(101)之间连通有进风管(4)。

3.根据权利要求2所述的一种高效冷却塔,其特征在于,所述进风管(4)与所述进风口(101)之间连通有波纹管(5),所述波纹管(5)与一端与所述进气管(6)固定、另一端与所述进风口(101)可拆卸连接。

4.根据权利要求1所述的一种高效冷却塔,其特征在于,所述进气口上设有进气管(6),所述进气管(6)上通过支杆(7)架设有遮挡所述进气管(6)上方的挡板(8)。

5.根据权利要求4所述的一种高效冷却塔,其特征在于,所述进气管(6)开口处设有可滑动封闭所述进气管(6)开口的盖板(9),所述盖板(9)连接第一推杆电机(10)。

6.根据权利要求1所述的一种高效冷却塔,其特征在于,所述进风口(101)上设有可封闭或打开所述进风口(101)的百叶窗(12),所述百叶窗(12)包括叶片(121)、传动轴(122)和第二推杆电机(123),所述第二推杆电机(123)与所述传动轴(122)同轴设置。

7.根据权利要求1所述的一种高效冷却塔,其特征在于,还包括环境温度传感器(13),用于检测冷却塔外的环境温度,所述环境温度传感器(13)设于所述塔体(1)外壁。

8.根据权利要求7所述的一种高效冷却塔,其特征在于,还包括控制装置,当环境温度传感器(13)检测的温度大于预设的环境温度阈值时,所述控制装置控制第二推杆电机(123)关闭未连通进风管(4)的百叶窗(12)、提高风扇的功率。

9.根据权利要求8所述的一种高效冷却塔,其特征在于,所述塔体(1)内还设有水温传感器,所述水温传感器设于塔体(1)内的进水管中,当水温传感器检测的温度大于预设的水温温度阈值时,所述控制装置控制第二推杆电机(123)关闭未连通进风管(4)的百叶窗(12)、提高风扇的功率。

10.根据权利要求8所述的一种高效冷却塔,其特征在于,当所述塔体(1)不工作时,所述控制装置控制第一推杆电机(10)推动盖板(9)封闭所述进气管(6)。
