专利号: 2018115615276
申请人: 南京信息职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

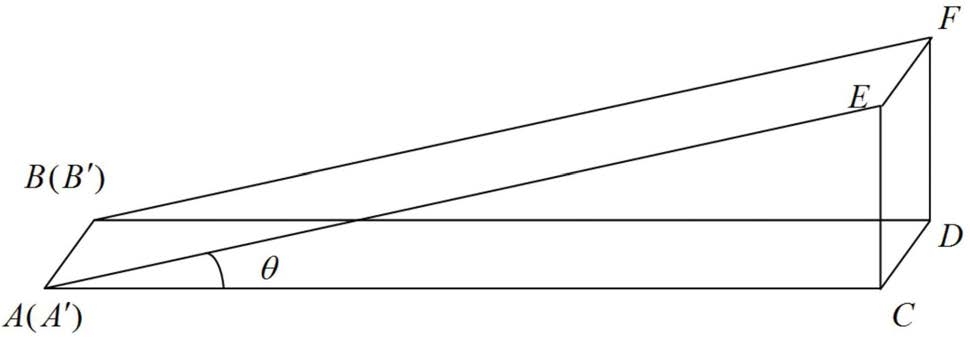

1.一种基于等厚干涉莫尔条纹的液体折射率测量方法,其特征在于:采用的装置包括单色光源和由两片玻璃组成的楔角的空气劈尖,所述的空气劈尖底面水平放置在工作台上,并且在所述的空气劈尖的上表面预置渐变间距条纹并标注相应的折射率数值;在空气劈尖内注入待测液体,用单色光源竖直入射空气劈尖,产生等厚干涉条纹,等厚干涉条纹与渐变间距条纹叠加产生莫尔条纹,根据唯一的直线莫尔条纹的位置,确定待测液体的折射率;

所述的渐变间距条纹对应的折射率的计算方法是:边沿上的一根渐变间距条纹与空气劈尖的夹角顶点所在的一侧边平行,并且该条纹的长度为h(h>0),以长度为h的条纹所在的直线为x轴、以与x轴垂直并且位于空气劈尖上表面上的直线为y轴、以长度为h的条纹的一个端点为原点建立直角坐标系,所述的渐变间距条纹的一端位于y上并且相邻的两根渐变间距条纹的距离均为Lmin,相邻的两根渐变间距条纹或者其延长线与x=h的直线的交点的距离均为Lmax,Lmax>Lmin,待测液体的等厚干涉条纹间距L,由劈尖干涉原理可知:其中n是待测液体的折射率,λ是单色光光源的波长,θ是空气劈尖的楔角;

取折射率分别为n1和n2,其中n1>n2,则

在(1)、(2)和(3)可知在渐变间距条纹上距离原点距离为x(0≤x≤h)的任意位置,对应的等厚干涉条纹间距L(x)为:由(1)可知:

在L=L(x)时,将(2)、(3)和(4)代入(5)可得

取相对位置 并代入(6)可得

由(7)计算得到相对位置x′处的折射率数值并标柱在渐变间距条纹上。

2.根据权利要求1所述的基于等厚干涉莫尔条纹的液体折射率测量方法,其特征在于:在劈尖上方倾斜设置有半透半反镜,在半透半反镜的一侧设置有单色光源,所述的单色光源发出的单色光通过半透半反镜反射后竖直向下射向劈尖。
