1.一种石墨炔薄膜的制备方法，其特征在于，包括：(1)将催化剂与水混合，得到催化剂溶液；

(2)将单体与有机溶剂混合，得到单体溶液，并向所述单体溶液中加入四丁基氟化铵，得到六炔基苯溶液；

(3)将所述六炔基苯溶液、所述催化剂溶液和水混合，在惰性气体气氛和搅拌的作用下混合均匀得到混合液；

(4)将所述混合液进行反应，并从反应产物中分离得到石墨炔薄膜；

其中，所述单体为式(I)所示化合物，

其中，所述催化剂包括金属盐和配体，所述金属盐为铜盐，所述配体为吡啶或吡啶衍生物，所述铜盐为醋酸铜或氯化二羟基‑双四甲基亚乙基二胺铜，所述吡啶衍生物为选自联吡啶、聚乙烯基吡啶、聚合物键合型4‑(二甲氨基)‑吡啶中的至少之一。

2.根据权利要求1所述的石墨炔薄膜的制备方法，其特征在于，所述催化剂溶液中，所述铜盐的浓度为0.1～0.3mmol/L，所述吡啶或吡啶衍生物的浓度为5～8mol/L。

3.根据权利要求1所述的石墨炔薄膜的制备方法，其特征在于，所述有机溶剂为选自苯、甲苯、邻二氯苯、石油醚、乙酸乙酯、乙腈、二氯甲烷、三氯甲烷和四氯化碳中的至少之一。

4.根据权利要求1所述的石墨炔薄膜的制备方法，其特征在于，所述单体溶液的浓度为

3.6～10.8mg/mL。

5.根据权利要求1所述的石墨炔薄膜的制备方法，其特征在于，所述六炔基苯溶液的体积的V1，所述催化剂溶液和所述水的体积之和为V2，V1:V2＝(1～5):(5～9)。

6.根据权利要求1所述的石墨炔薄膜的制备方法，其特征在于，所述搅拌在800～

1500rpm的转速下进行。

7.根据权利要求1所述的石墨炔薄膜的制备方法，其特征在于，所述反应进行的时间为

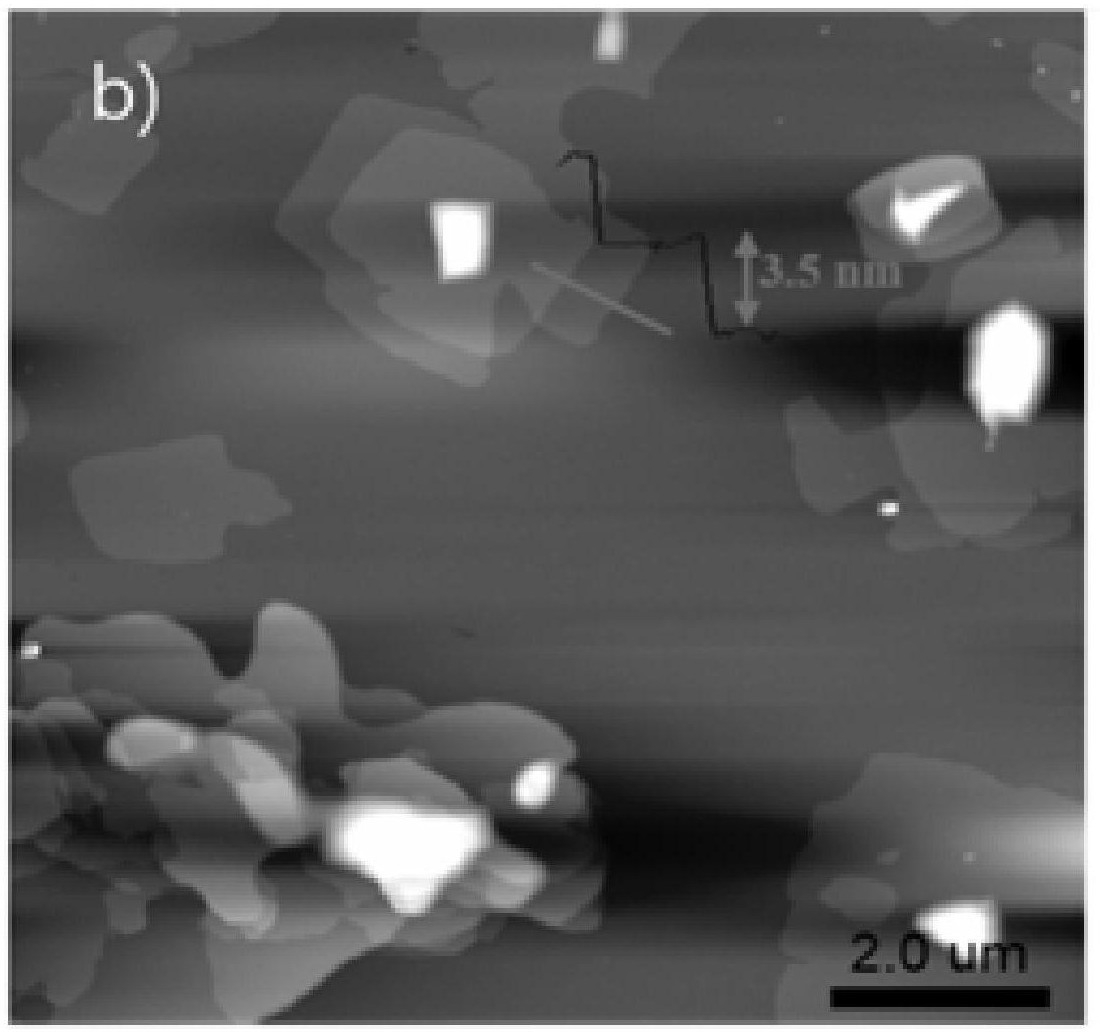

1～8天。
