1.一种析出BaTbF5纳米晶的锗硅酸盐微晶玻璃，其特征在于，该玻璃原料的摩尔百分比组成为：

组分                                   mol%GeO2                                    20~40%SiO2                                    20~30%Al2O3                                   5~10%AlF3                                    0~5%Na2CO3                                  10~15%TbF3                                    3~10%BaCO3                                   0~5%BaF2                                    15~20%。

2.一种如权利要求1所述的析出BaTbF5纳米晶的锗硅酸盐微晶玻璃的制备方法，其特征在于包括如下步骤：

1）配料：以GeO2，SiO2，Al2O3，AlF3，Na2CO3，TbF3，BaCO3和BaF2为玻璃组成原料，按选定上述的玻璃组成的摩尔百分比，称取相应质量的原料，并在研钵中研磨混合均匀；

2）熔融：将研磨混合均匀的玻璃原料倒入坩埚中，放入硅碳棒电炉中熔化，熔化温度为o

1450 1550  C，熔化时间为30 60分钟；

~ ~

o

3）成型：将玻璃熔体倒入预热450 550  C的模具中；

~

o

4）退火：将成型的玻璃放入马弗炉中退火，退火温度为450 550  C，退火时间为2 4小~ ~

时，随后关闭马弗炉电源随炉冷却至室温；

o

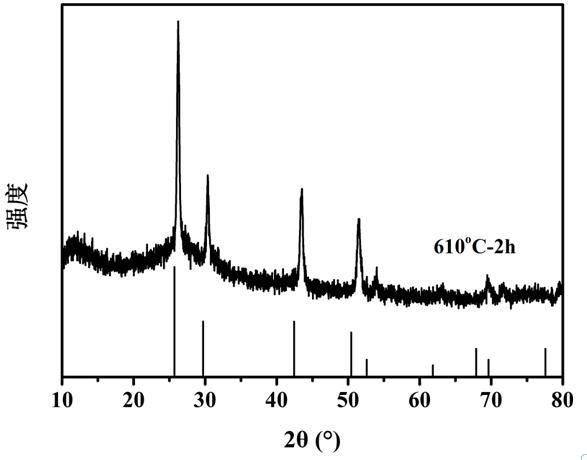

5）热处理：在析晶温度600 700  C范围内进行热处理若干小时；

~

6）抛光：将热处理后的玻璃进行切割，研磨，抛光，制成10mm*10mm*1.5mm的微晶玻璃。
