专利号: 2018115640973
申请人: 象山谢海家具有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

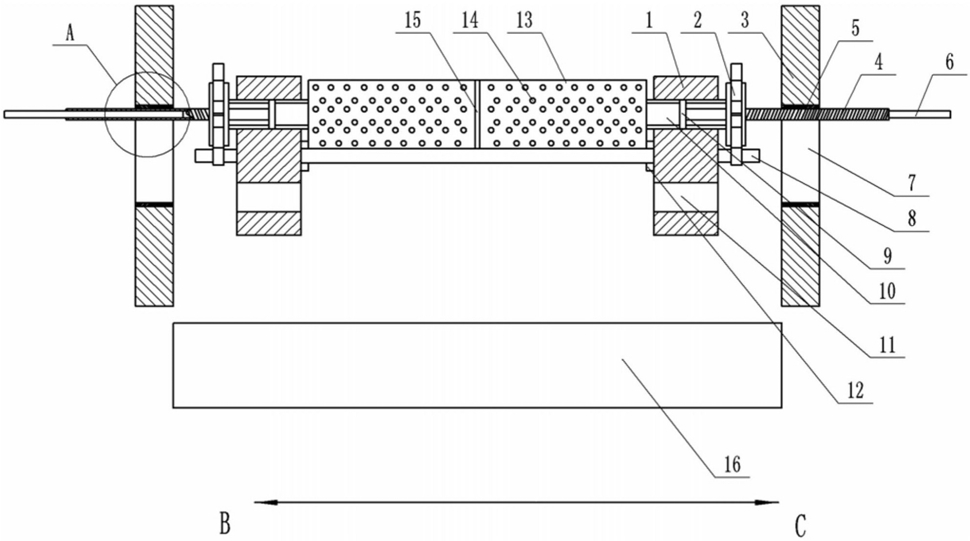

1.木床用板材表面打磨装置,包括机架,其特征在于:所述机架上横向滑动连接有两个竖直设置的夹板,两个夹板相互正对,所述两个夹板相互正对的侧面上均设有夹持件,两个夹板上均设有滑动孔,所述滑动孔包括上条形孔、下条形孔和两个弧形孔,所述上条形孔位于下条形孔的上方,所述弧形孔连接在上条形孔的端部和下条形孔的端部之间;所述滑动孔内均滑动连接有转动管,两个转动管相互靠近的端部之间固定连接有位于两个夹板之间的打磨辊,两个转动管相互远离的端部上均固定连接有齿轮;两个夹板相互远离的侧面上均固设有若干啮合柱,若干啮合柱沿夹板长度方向排列,相邻的啮合柱之间具有间隙,所述齿轮与啮合柱啮合;所述机架上固定连接有竖板,竖板上开设有竖槽,所述机架上竖向滑动连接有电机,电机的输出轴穿过竖槽与齿轮连接。

2.根据权利要求1所述的木床用板材表面打磨装置,其特征在于:两个夹板之间的下方设有收集箱。

3.根据权利要求2所述的木床用板材表面打磨装置,其特征在于:所述打磨辊的内部设有空腔,打磨辊的表面上设有若干通孔,打磨辊的两端均设有吸吹气机构。

4.根据权利要求3所述的木床用板材表面打磨装置,其特征在于:所述吸吹气机构包括吸气泵和出气泵。

5.根据权利要求3所述的木床用板材表面打磨装置,其特征在于:所述吸吹气机构包括活塞杆和滑动连接在转动管内的活塞,所述活塞可带动转动管转动,所述活塞杆远离活塞的一端从竖槽穿过,所述活塞杆上设有第一螺纹,竖槽的顶部和底部均设有第二螺纹,竖槽顶部的第二螺纹和竖槽底部的第二螺纹的旋向相反;所述电机的输出轴滑动连接在活塞杆上,电机的输出轴可带动活塞杆转动。

6.根据权利要求1-5任一所述的木床用板材表面打磨装置,其特征在于:所述夹持件为夹块。
